안녕하세요~ 제이컴스튜디오 입니다.



오늘 소개할 현장은



부산 연제구에 위치한 한미건축사무소 입니다.



임시로 사용할 공간에 네트워크 구성을 요청하셔서 작업을 하고 왔어요~



현장을 한번 보실까요? ^^

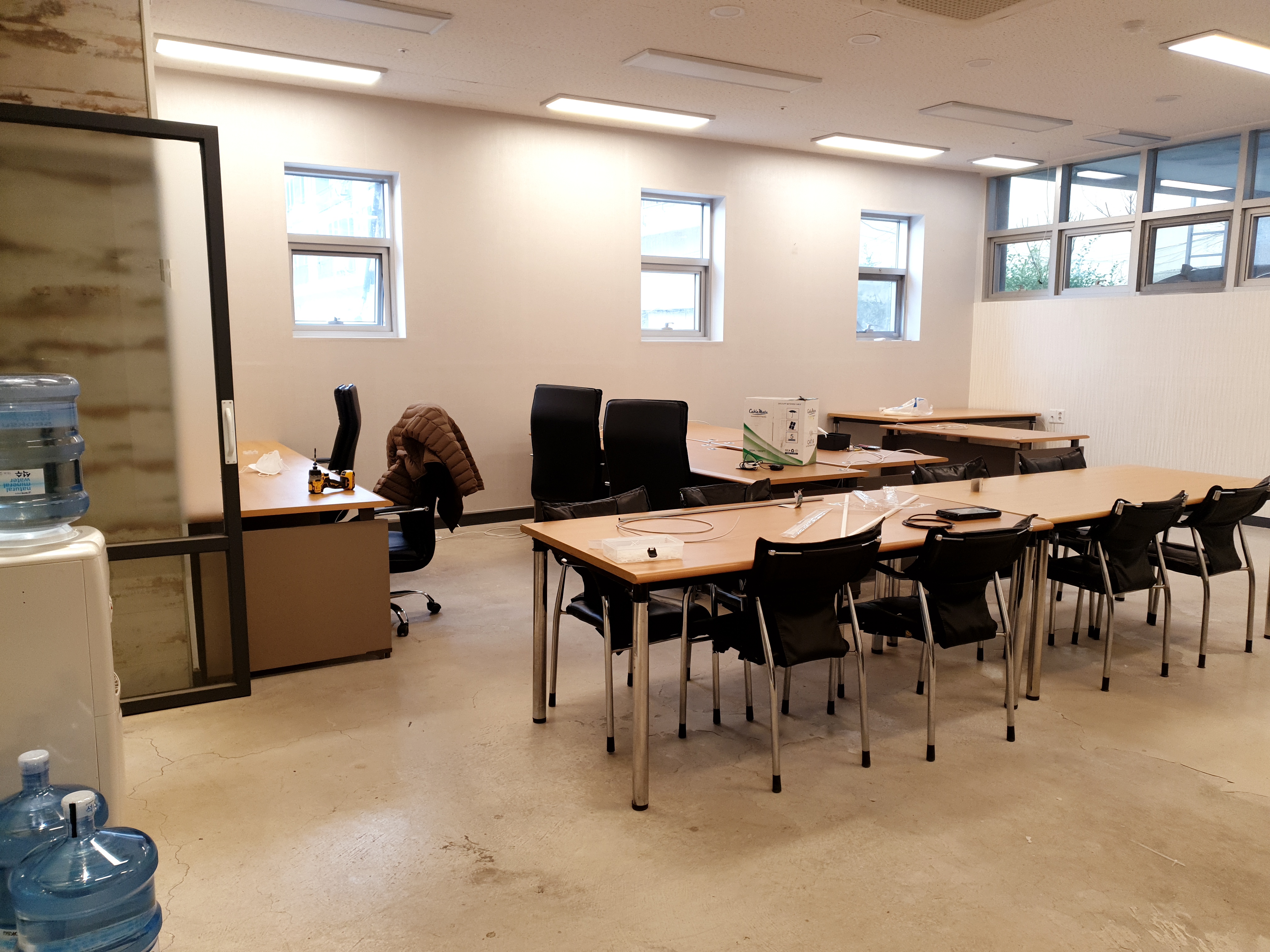

건축사사무소 1층에 있는 임시 사무 공간을 사용하시려고 네트워크 작업을 의뢰해 주셨어요.



담당 과장님의 상세한 설명을 먼저 듣고 원하시는 배치로 작업을 진행합니다~

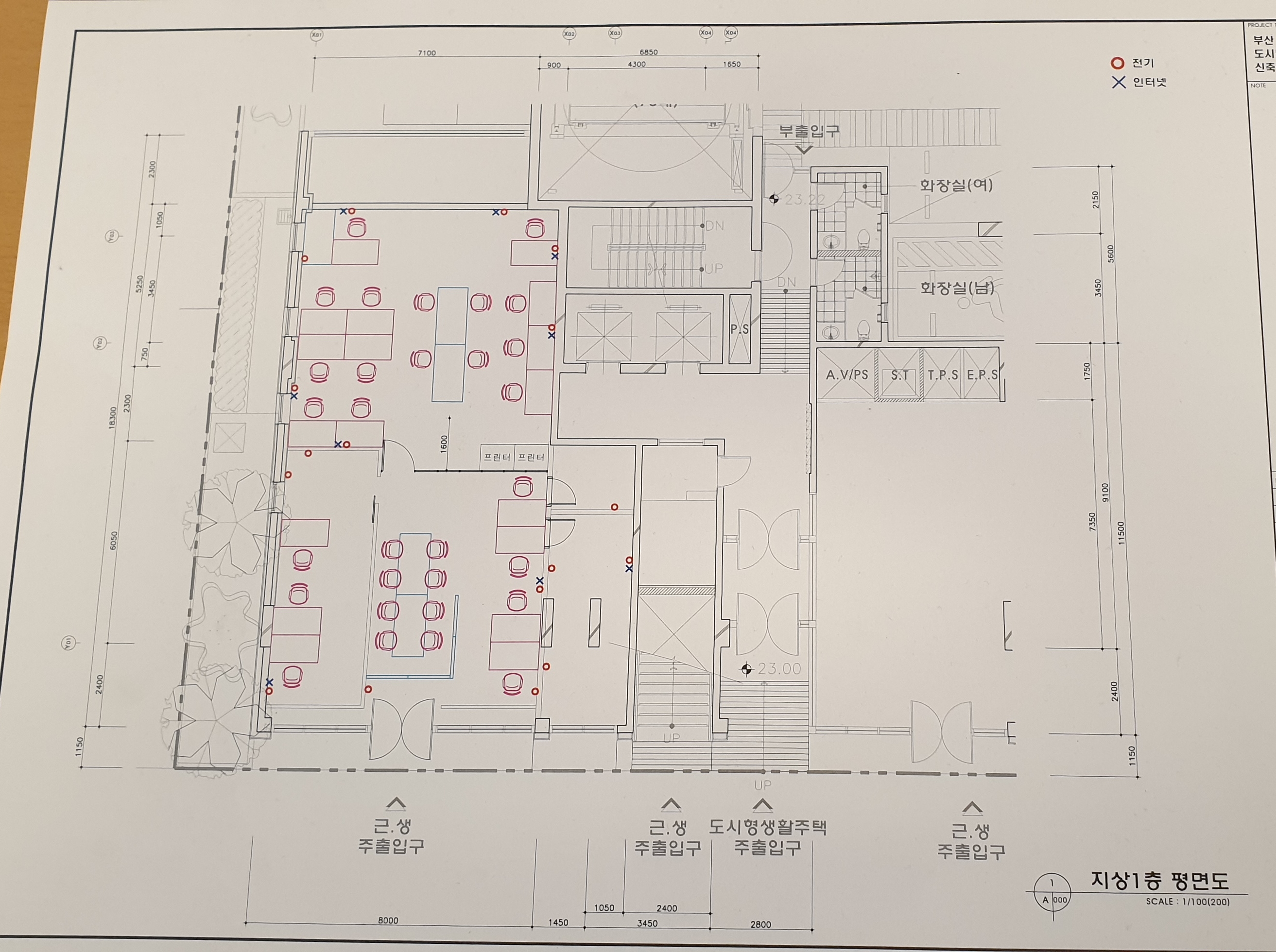

1층 도면이에요.



작업할 공간은 1층의 좌측 구획입니다.



책상 배치는 이미 마무리되었고, 벽 단자 작업이 완료되어 있습니다.

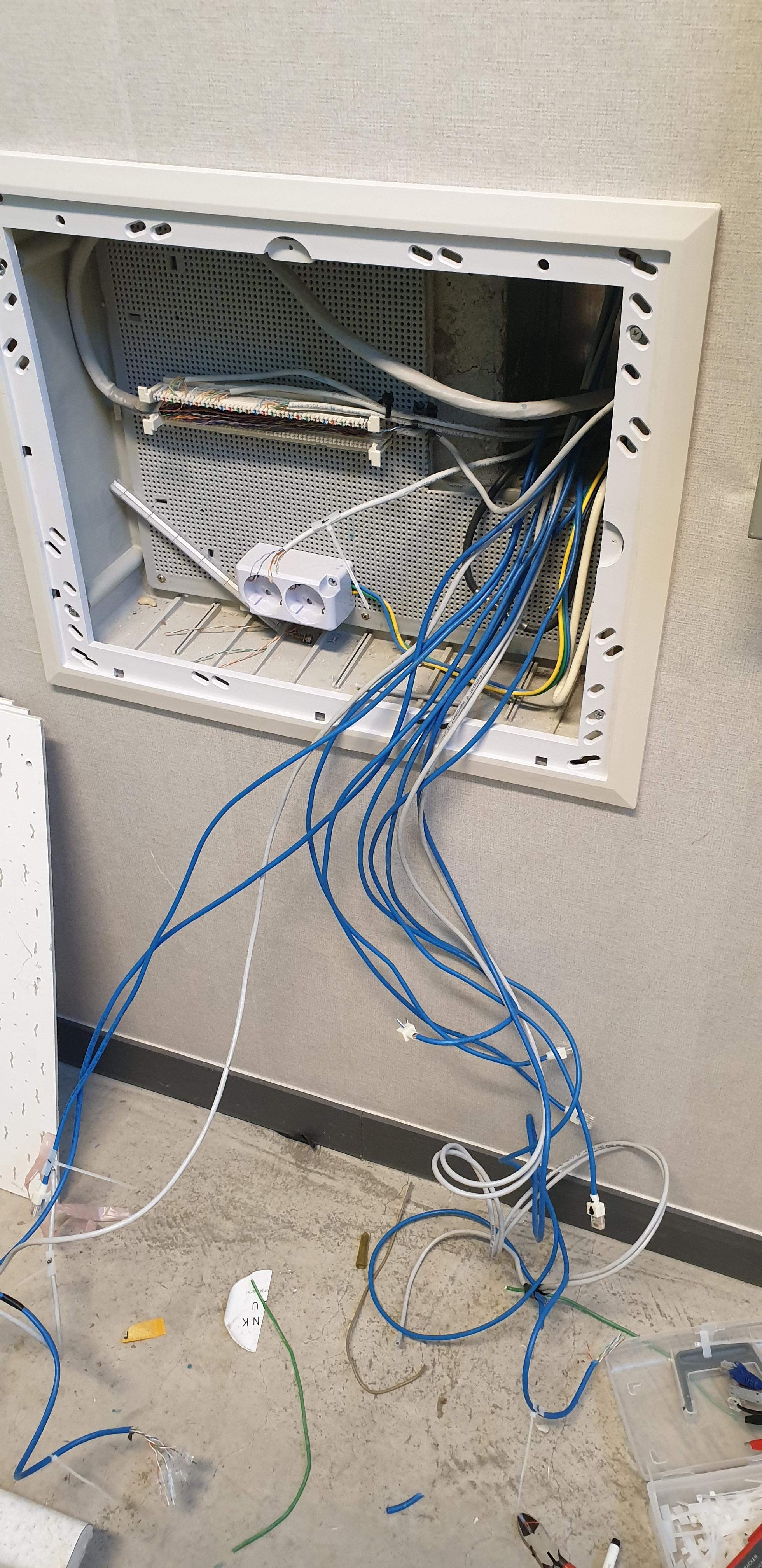

사진에 보시는 것처럼 110블럭과 구내 단자가 모여 있는



통신 단자함에 왔습니다.



각 벽 단자에 통신이 될 수 있도록 선을 분류하고 찾아야 돼요.



이곳에 메인 허브를 두고 공유기는 사무실 공간에 두기로 했습니다.



그래야 WIFI도 동시에 사용할 수 있으니까요







선 찾는 것도 중요하지만



깔끔한 정리와 메인 단자의 주기도 필수입니다.



이제 열심히 작업을 시작해 봅니다~~!!











부저를 이용한 벽단자 찾기







앞서 설명드린 것처럼 이곳은 구내 단자 공사가 이미 완료되어 있는 곳입니다.



다만 선 정리가 되어 있지 않고 각 단자를 찾아 연결해줘야 하죠.



벽 단자가 소실된 곳도 있고요.



이럴 땐 부저를 이용해 선을 찾아 줍니다.







부저의 원리는 간단해요.



한쪽은 선 두 가닥을 연결하고, 다른 한쪽은 부저를 물려줍니다.



선이 도통되면 소리가 울려요.



마치 초등학생 때 전구 켜는 과학실험 같은 거죠^^

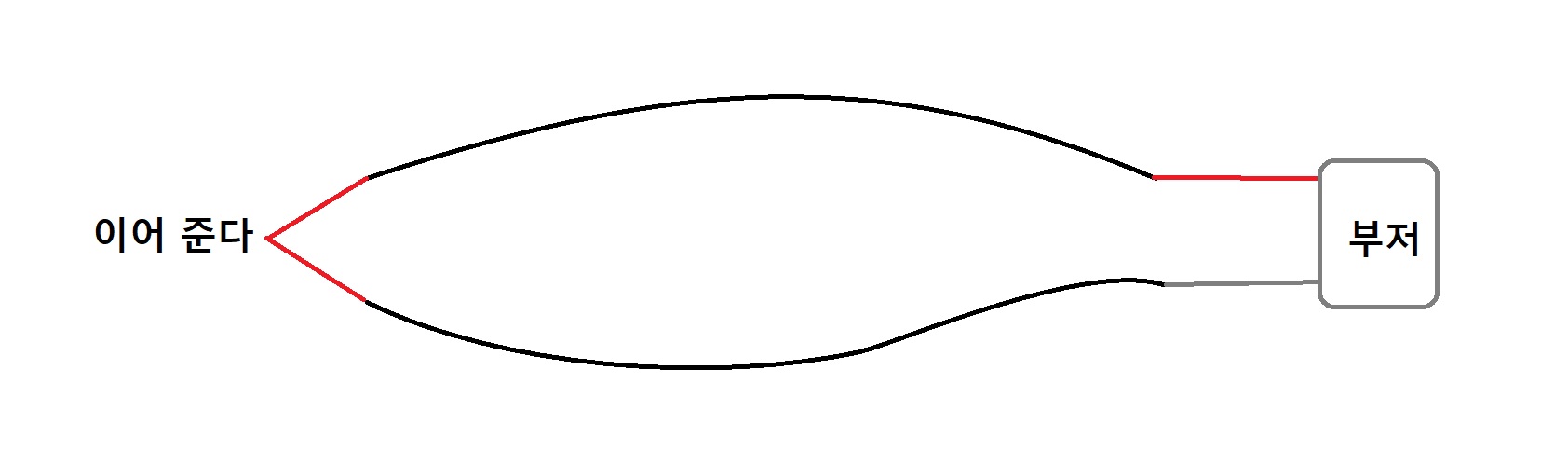

부저 원리 (※발그림주의ㅋㅋㅋ)







선 두 가닥의 피복을 벗겨 이어 주고 반대 편에 부저를 물려 찾는 거죠.



혹은 선 두가닥의 피복을 벗기고 부저를 물리고,



반대 편에서 선을 이어서 찾는 방법도 있어요.



꿀팁이 있는데~ 니퍼로 선을 살짝 물어 주면



선을 이어 주는 효과가 납니다~

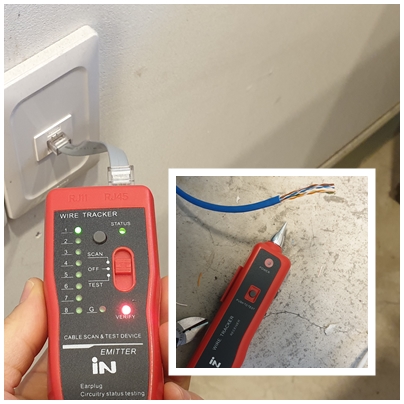

랜테스터 / 트레이서







혹은 트레이서 기능이 있는 랜 테스터를 구매해서 쓰면 됩니다~



선을 물리고 반대편에 트레이서를 대면 소리가 나요~



부저 보다 매우(x2) 편리하죠.



다만 선이 뭉쳐 있으면 정확도가 떨어지기도 해요.



그래서 보통 트레이서로 선을 대략 찾고



부저로 한번 더 확인한답니다~

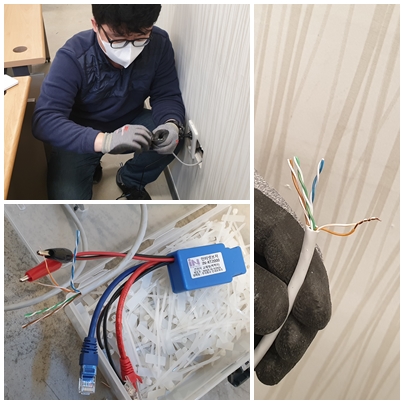

부저와 랜 테스터로 열심히 선을 찾고 주기를 해주는 모습입니다.



보통 2명이서 작업해야 수월합니다.



혼자 작업하면 왔다 갔다 바쁘죠~

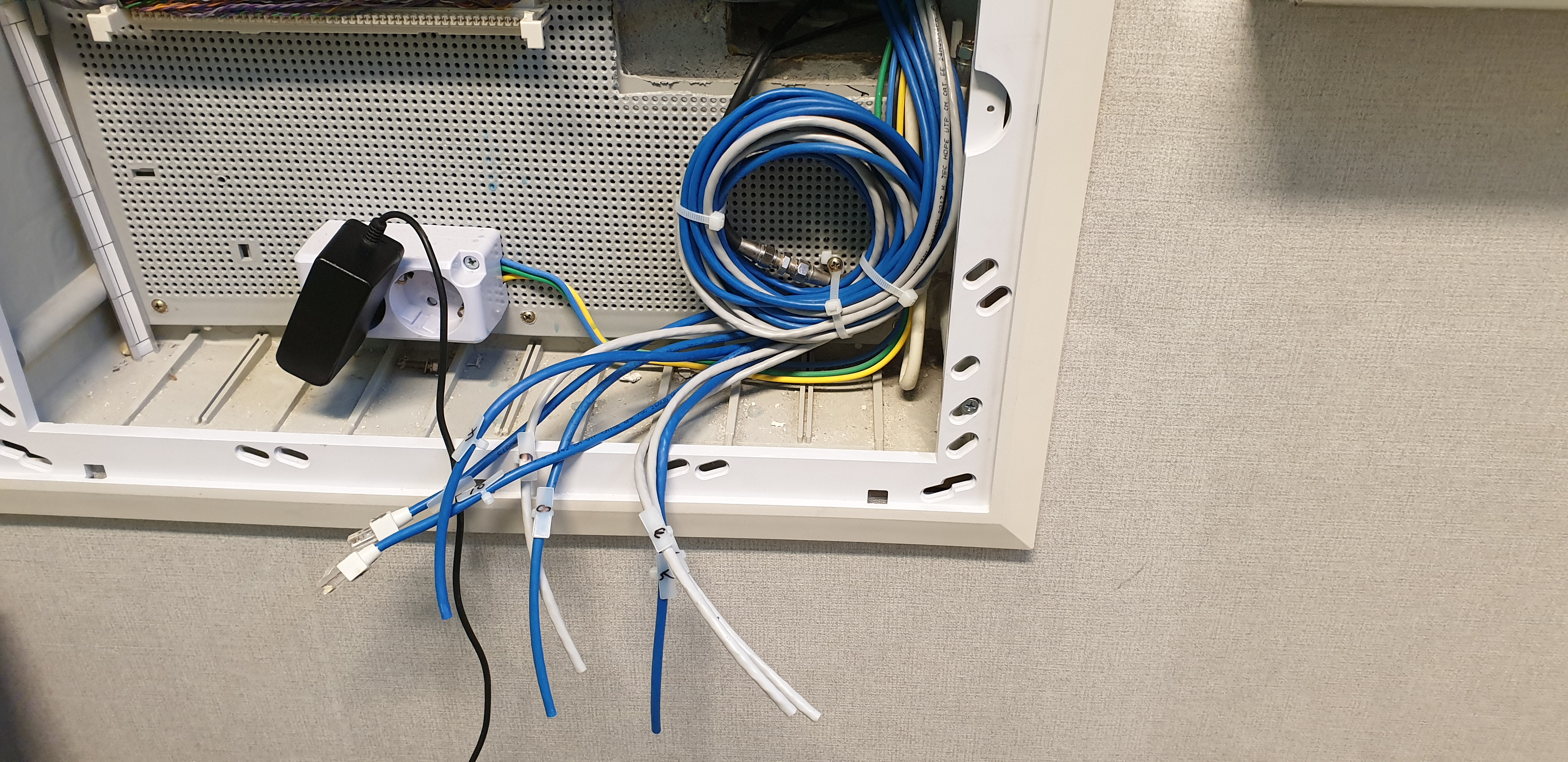

선을 다 찾았습니다~ 여유 선을 남긴 채 깔끔하게 정리하고



끝단을 잘라 커넥트 작업을 해줍니다.







타 란~

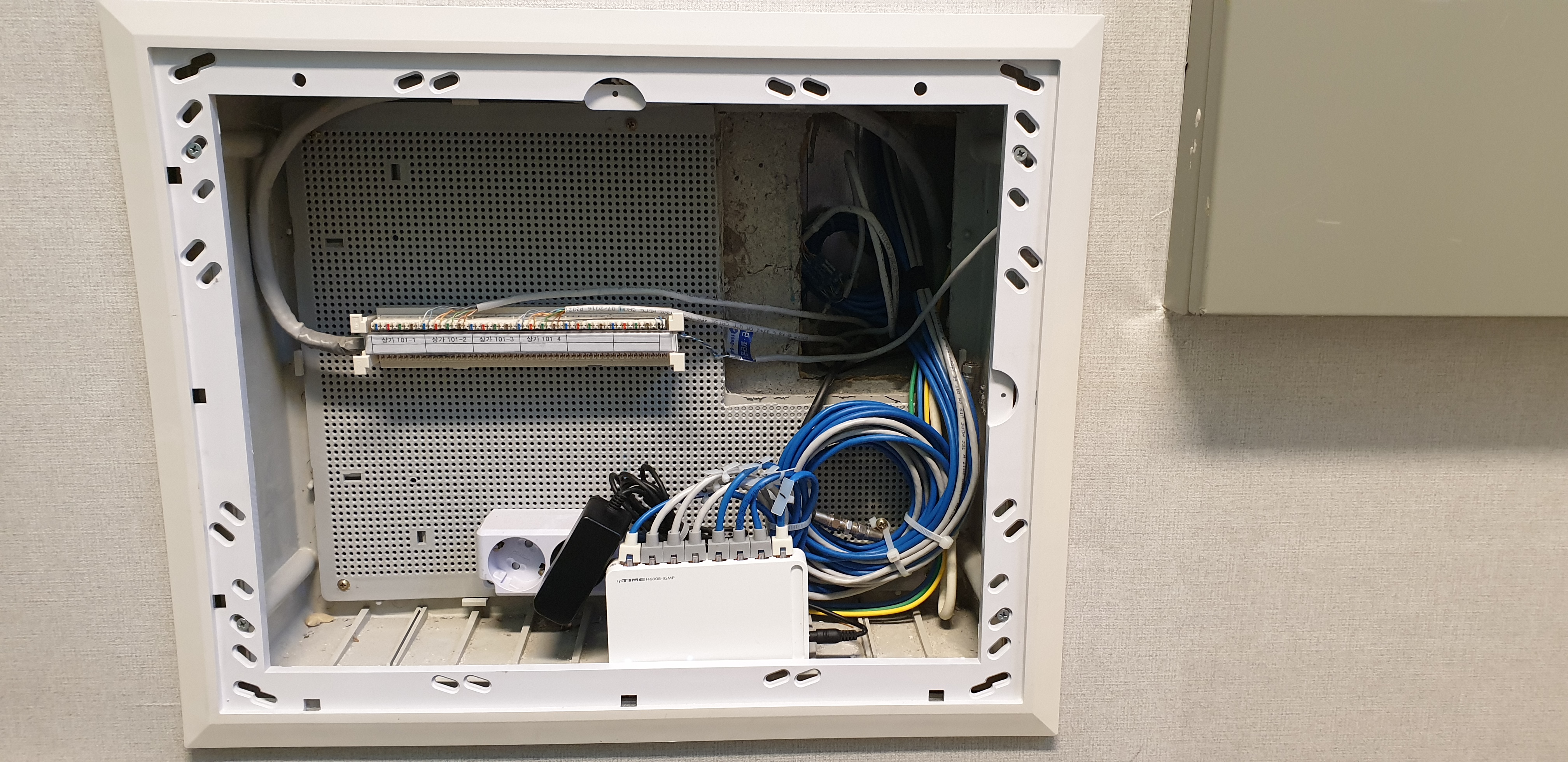

깔끔 하게 작업을 완료한 모습입니다~



단자함은 이렇게 마무리가 되었어요.



이러면 각 랜 포트는 인터넷이 다 되는 거죠~

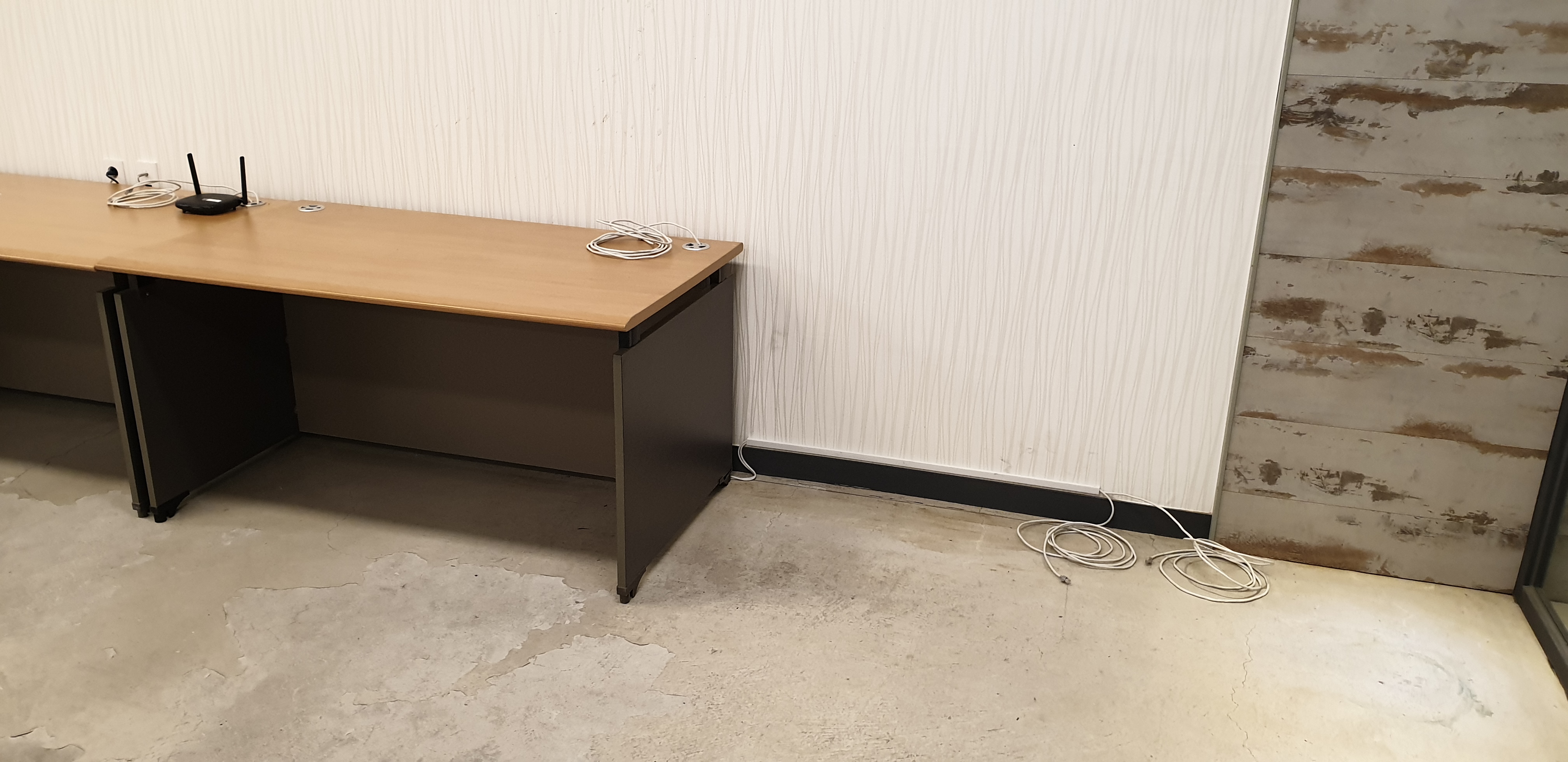

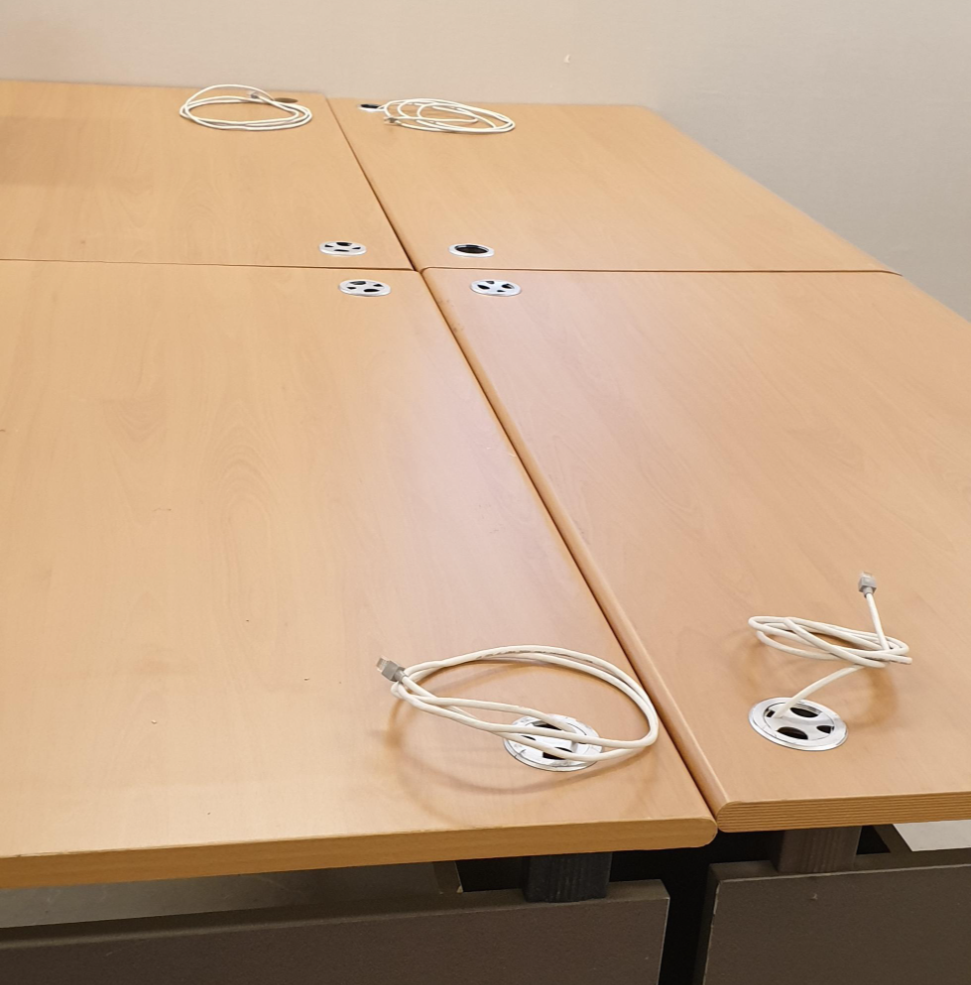

각 자리마다 랜선 넣어 줍니다~



약간 여유롭게













오른쪽 텅 빈 공간은 복합기가 들어올 곳이에요.



복합기도 랜선으로 연결이 되거든요~



그래서 2가닥 빼줍니다.







저어기 왼쪽에 메인 공유기가 보이네요~



메인 공유기는 실내에 둬서 WIFI도 쓸 수 있게 배치한 거예요.

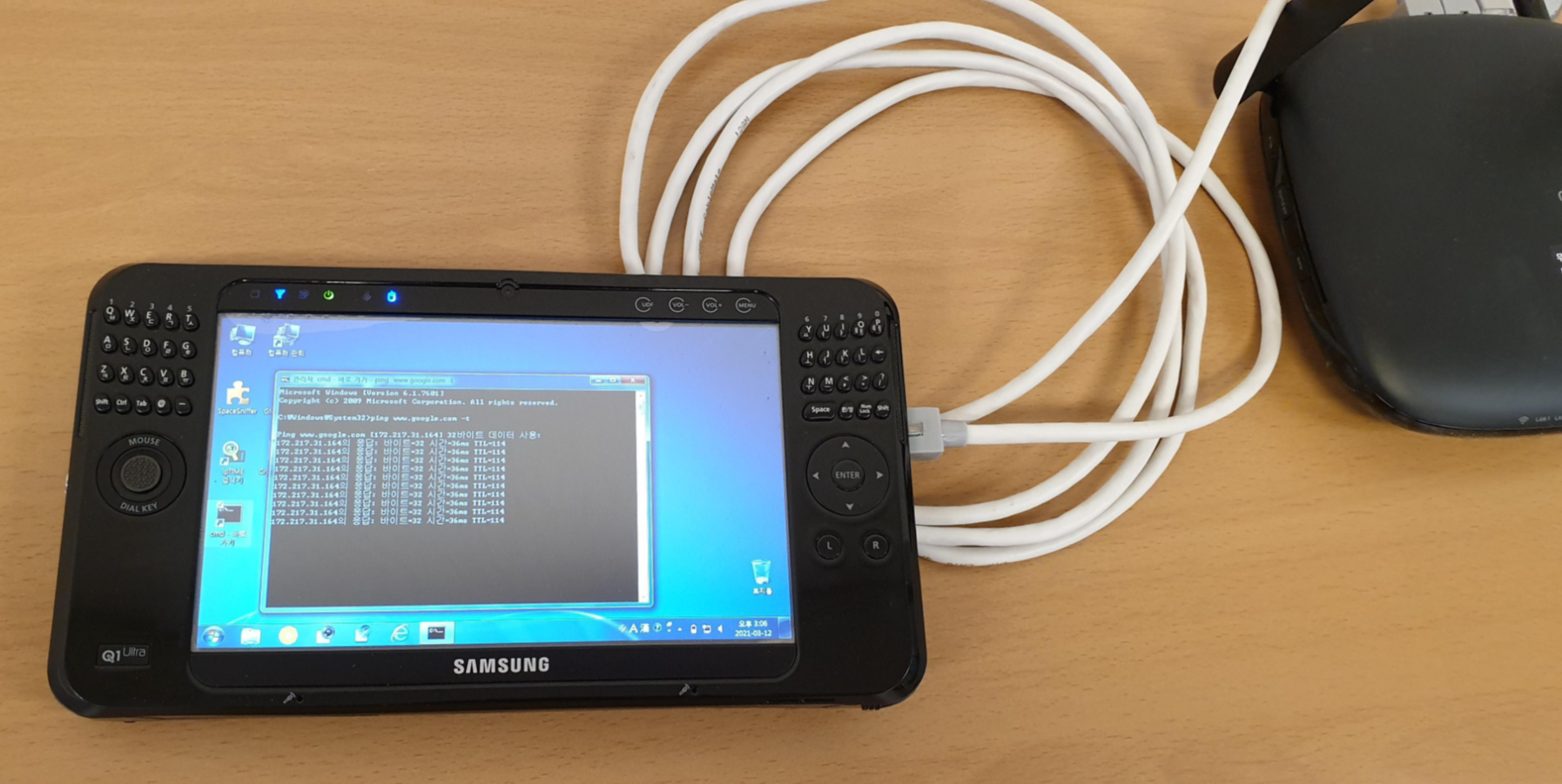

각 단자에 선을 물려서 PING 테스트를 하고 있어요.



현재 연결된 PC는 없지만 각 선로가 잘 연결되는지 확인은 미리 할 수 있답니다.

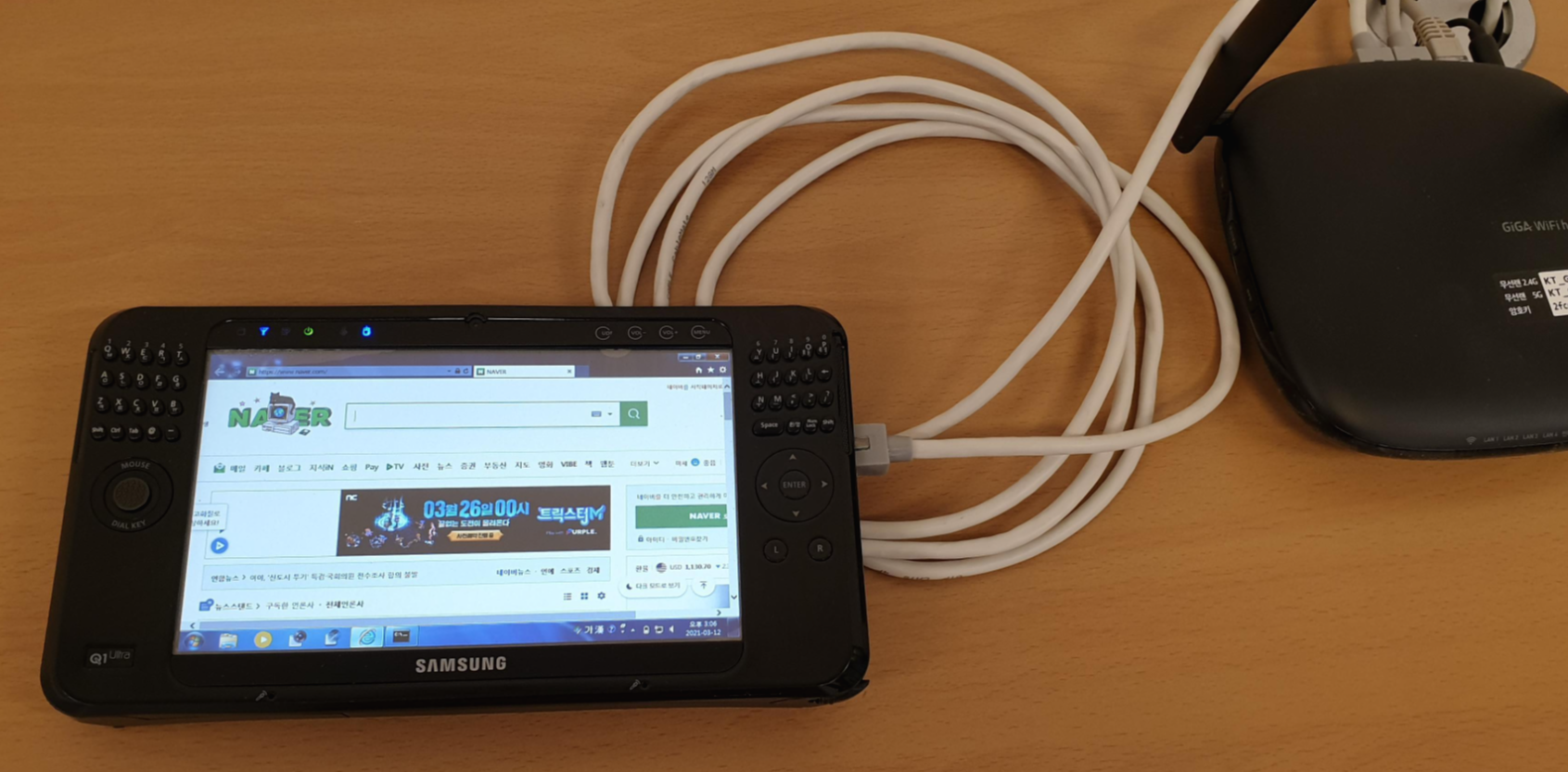

인터넷 페이지도 접속해 봅니다~



잘 되네요^^



이렇게 마무리하며 공사를 마쳤습니다.







오늘 소개한 포스팅 어떠셨나요?



혹 궁금한 내용이 있다면 댓글 달아 주시면



확인하는 대로 답장드리겠습니다~



항상 최선을 다하겠습니다.



제이컴스튜디오 황실장이었습니다. 감사합니다~
