안녕하세요~ 제이컴스튜디오 입니다.



오늘 소개할 포스팅은 "겐츠베이커리" 본사 사무실에 작업한 내용을 소개하려 합니다.



겐츠베이커리는 백화점 및 여러 지역에 입점한 유명한 빵 전문점이에요^^



본사 및 공장이 부산 용호동에 위치해 있는데요.



이번에 신설 사무실 오픈 하시면서 네트워크 공사를 의뢰 주셨습니다.



인테리어팀과 함께 협업하여 작업을 잘 마무리 하였습니다.













배선 및 기본적인 공사는 인테리어팀(코마에플랜디자인)에서 맡아 주셨습니다.



이번 공사에서 가장 핵심은



CAT.6 / CAT.5e 배선을 구분하여 배선하고 벽포트에 설치하는 것입니다.



PC에 연결할 UTP는 CAT.6 로,



IP전화기에 연결할 UTP는 CAT.5e로...





대다수 기가 인터넷을 사용하시기에 CAT.6 는 넓은 대역폭과 전송속도로



5e 보다 쾌적한 인터넷 환경을 구축할 수 있습니다.













각 벽단자 마다 CAT.6 와 CAT.5e가 있어야 하기에



LANStar에서 제작한 키스톤잭을 활용하기로 결정하였습니다.



다양한 규격의 키스톤잭이 출시가 되어 있는데요.



벽면 부착용 월 플레이트와 호환이 되어 깔끔하게 마감이 가능합니다.

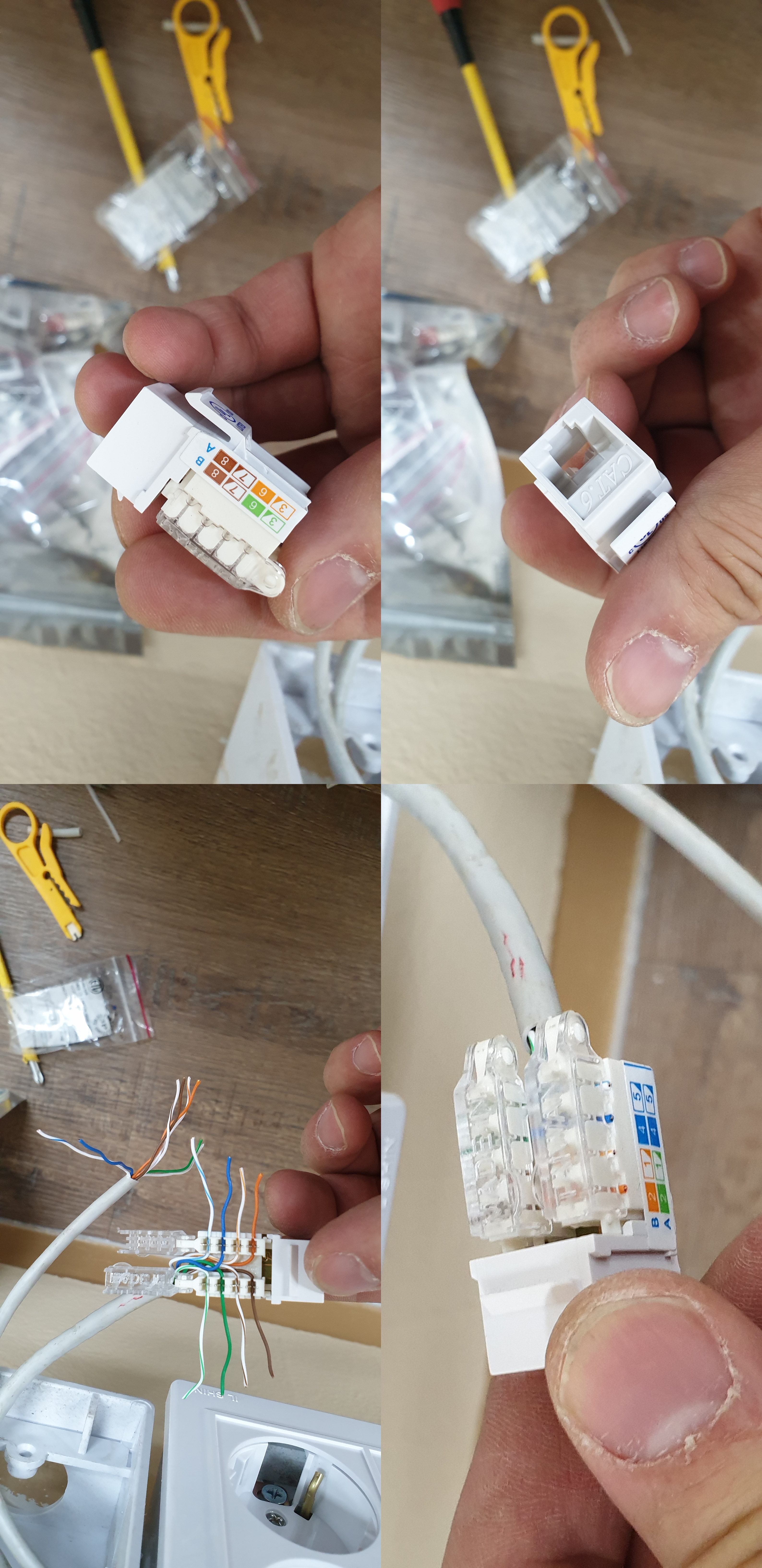

다이렉트 방식으로 색상을 맞춰 연결하고



임팩트 툴로 찍고



니퍼로 선정리 하면! 이렇게 키스톤 잭 작업이 완료 됩니다.

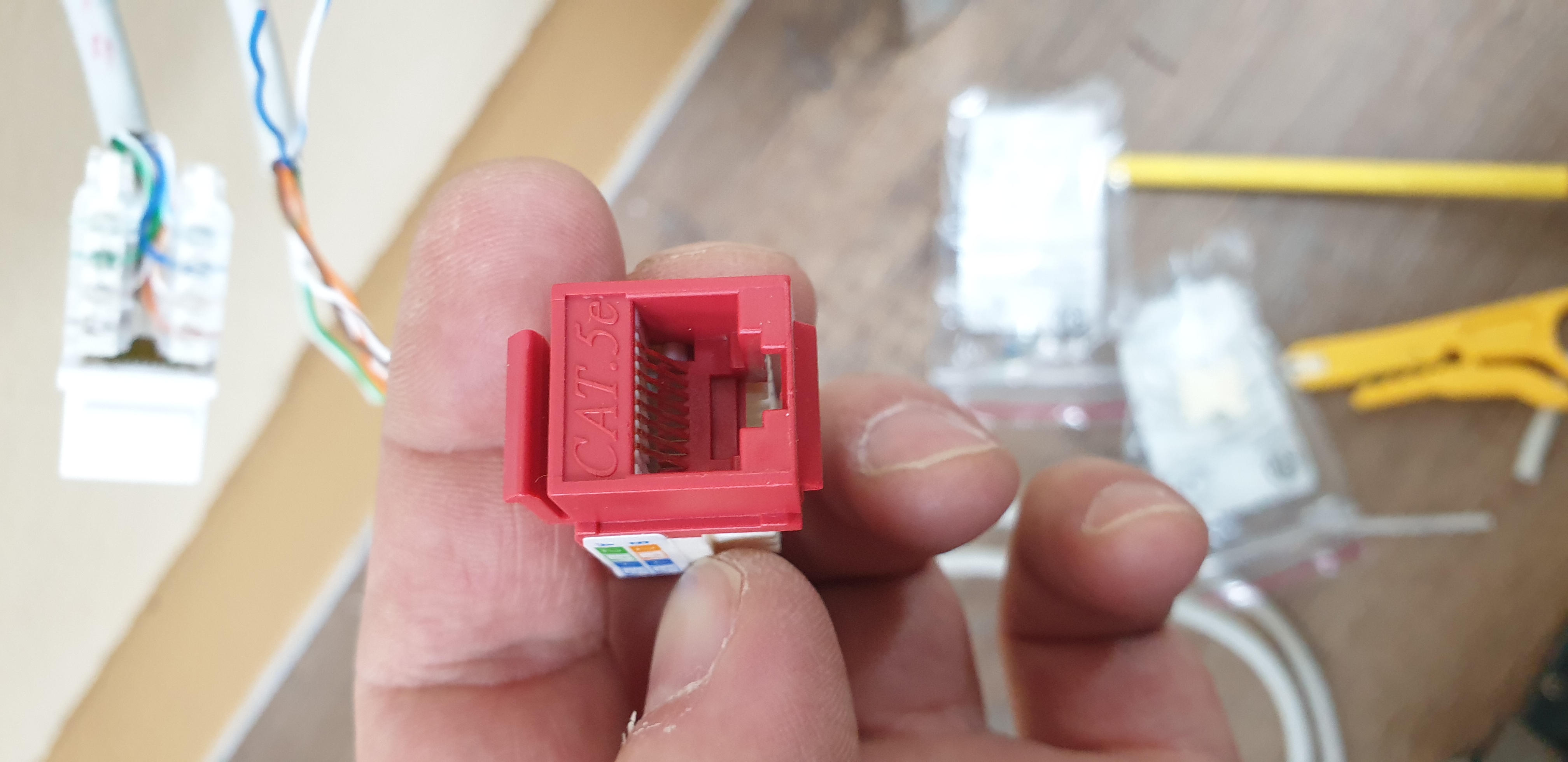

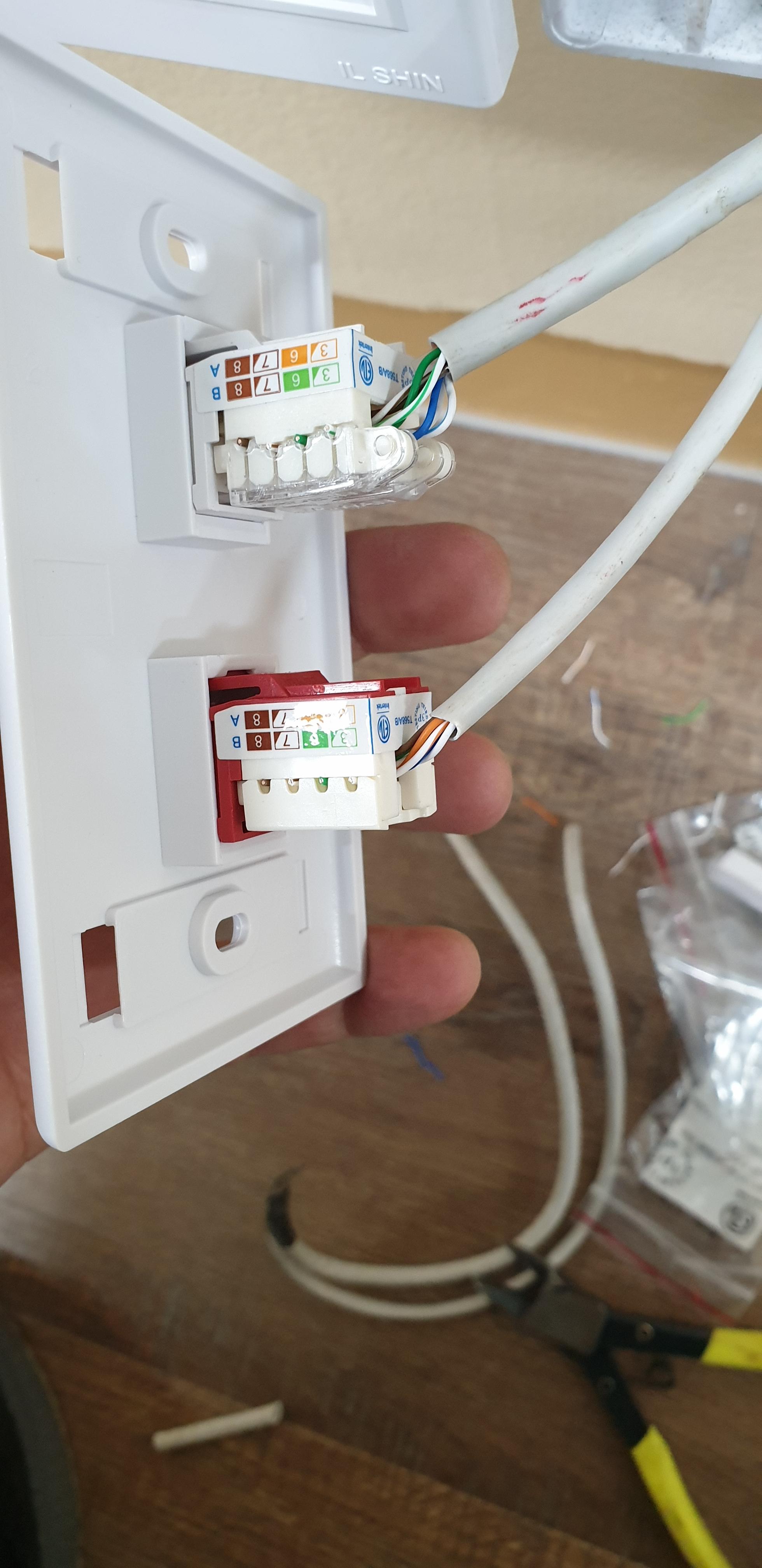

빨간색은 CAT.5e 키스톤잭 입니다.



색상을 구분하여 설치하면 눈에 잘 띄겠죠?













완성 된 키스톤잭은 전용 월플레이트에 연결을 해줍니다.

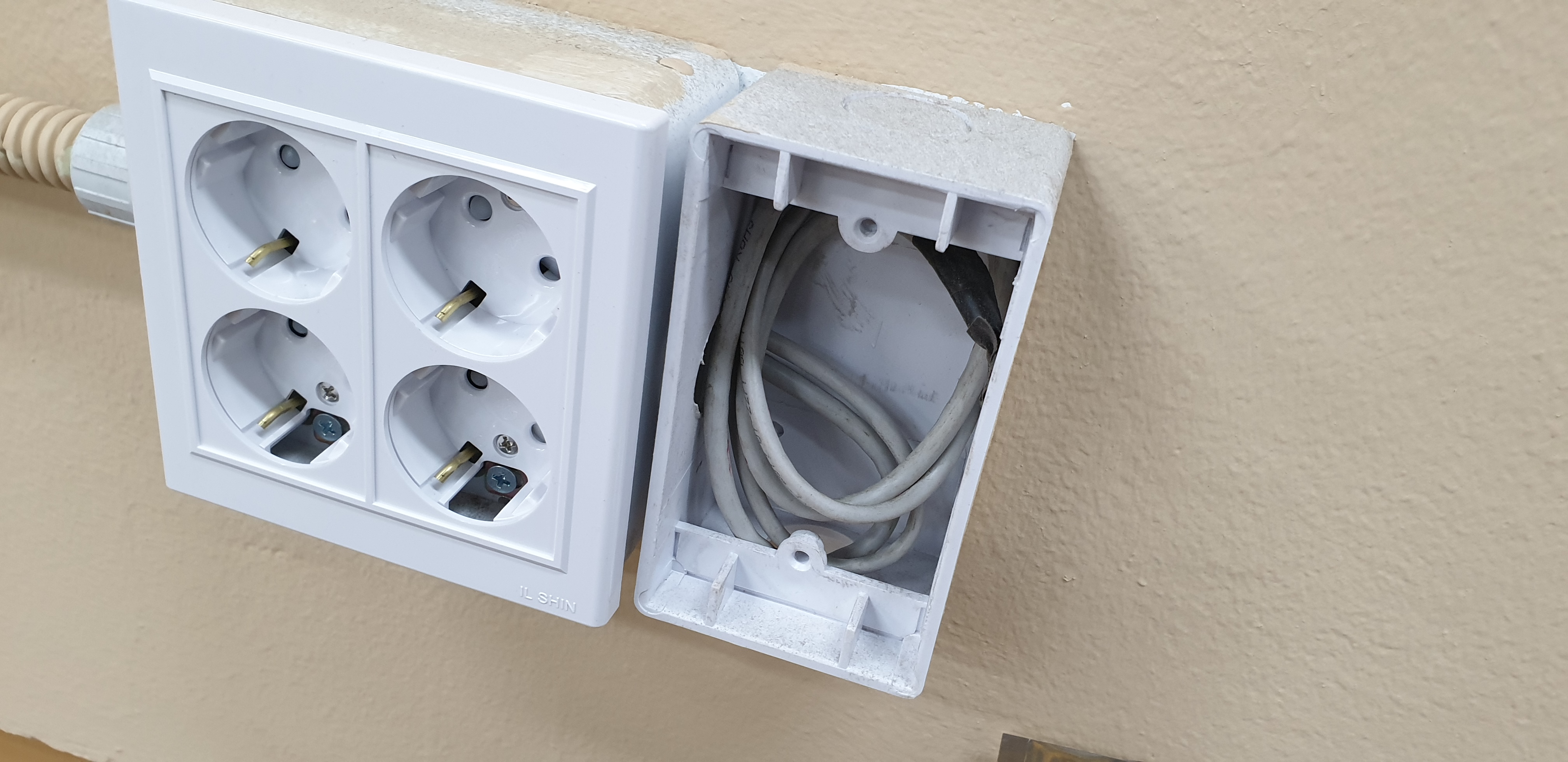

그리고 설치 된 복스에 연결해 주면 마무리 됩니다.

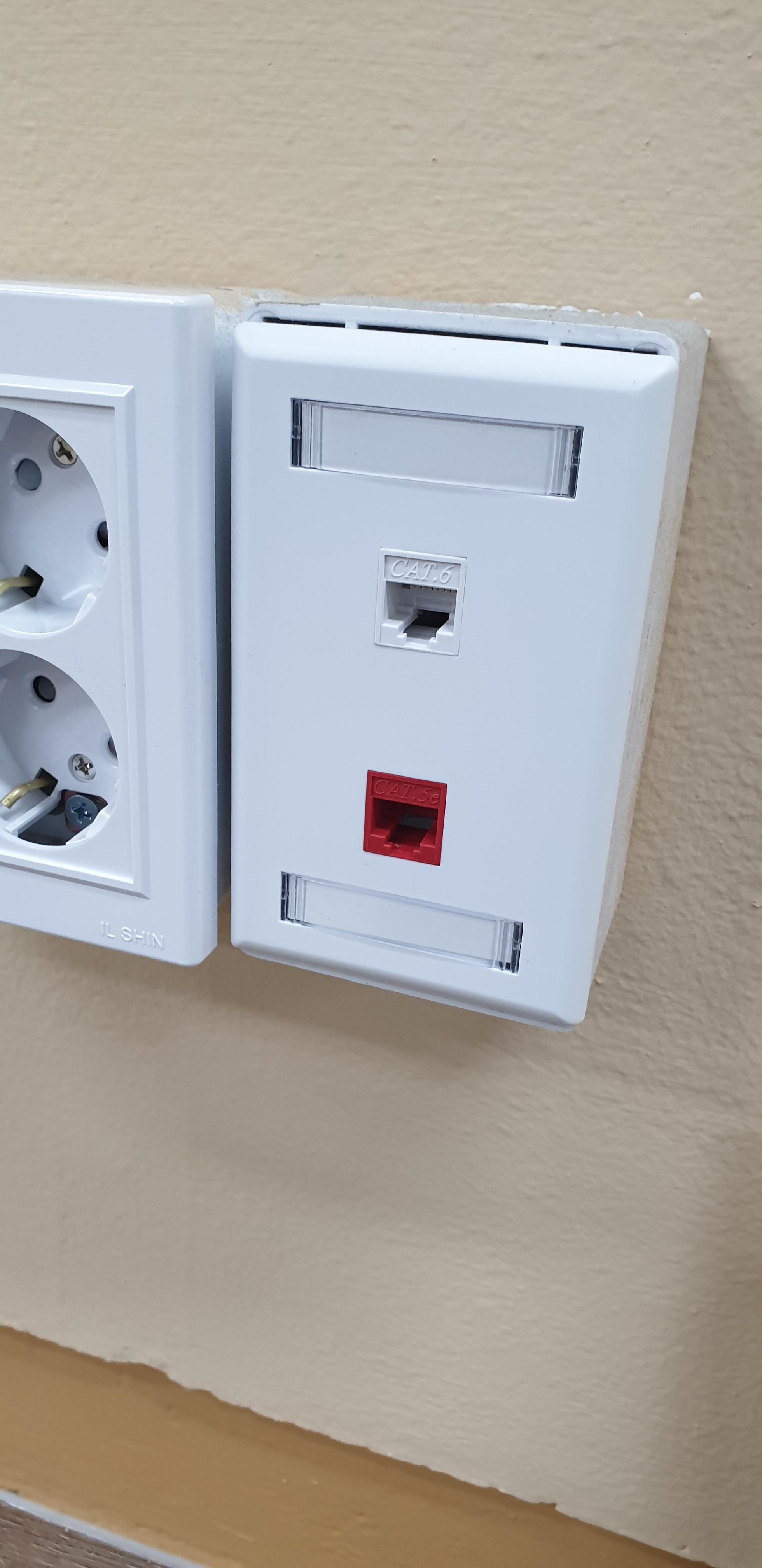

위에 포트는 CAT.6 , 아래 포트는 CAT.5e



확실히 구분 되죠?



위 아래 나사가 보이는 데요 이부분은 이름표 덮개로 마무리를 합니다.













어떤가요? 깔끔하죠?



사진에는 없지만 모든 작업을 다하고 이름표에 번호를 주기 했습니다.



추 후 AS가 필요할때도 빠르게 파악이 가능합니다.

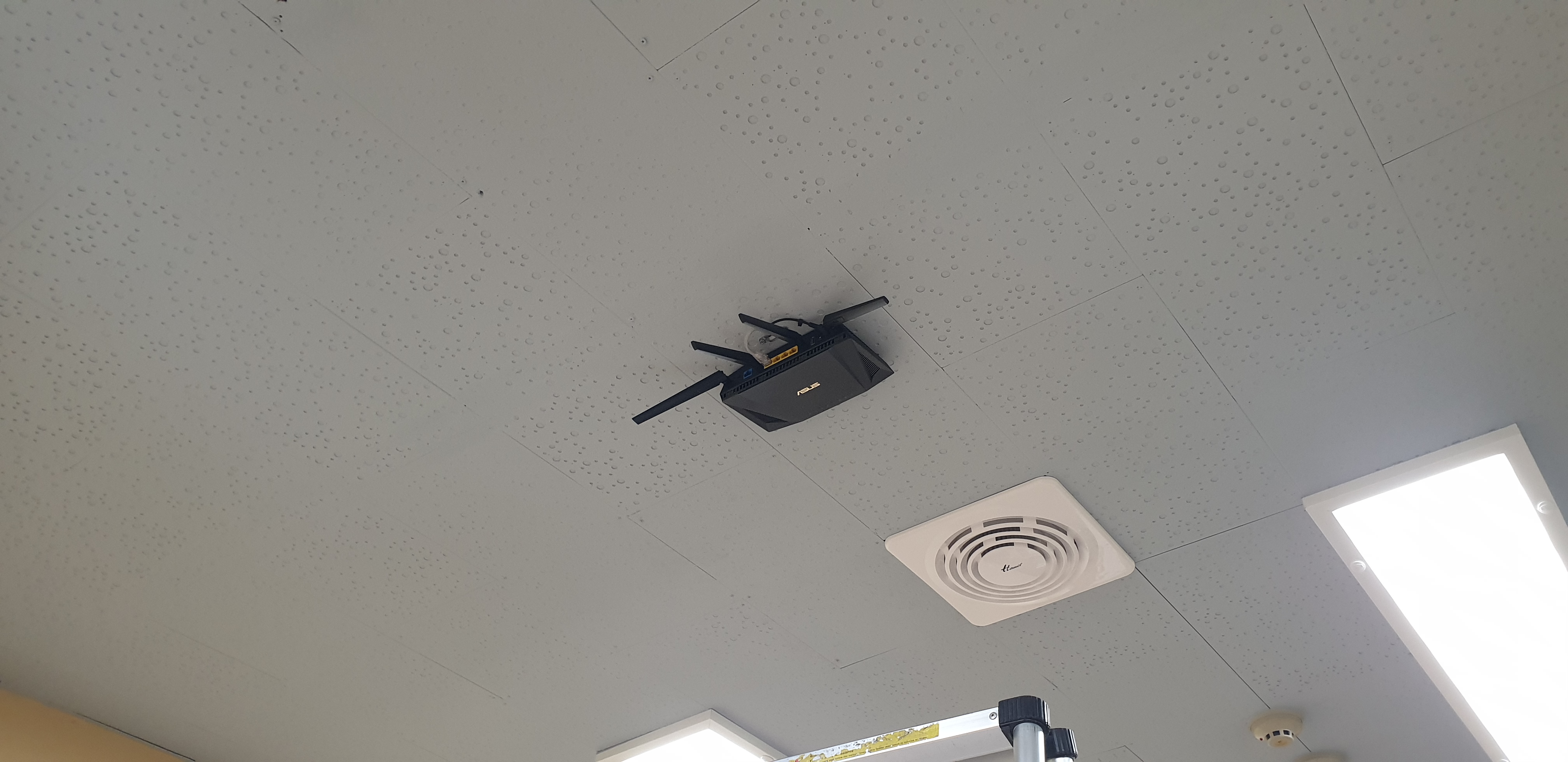

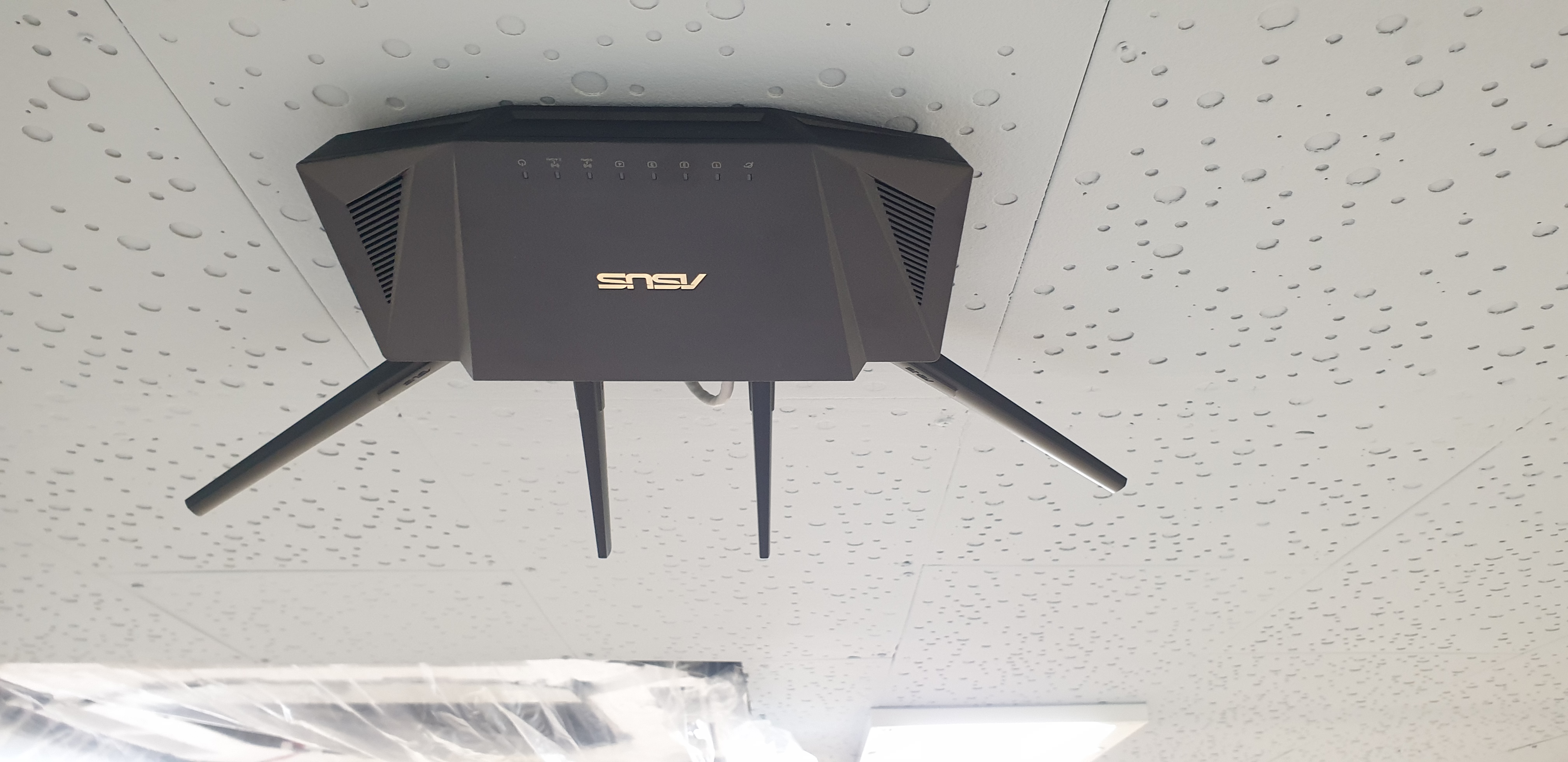

ASUS AX3000 유무선 공유기 입니다.



끊김 없이 넓은 공간을 커버하기 위해 굉장한 녀석을 담당 부장님께서 직접 구매하셨어요^^



무선AP 기능으로 셋팅하였습니다.













CCTV도 설치했습니다.



FHD 200만 화소 주야간 IP카메라로 4채널 구성 하였습니다.



기존에 배선은 미리 저희가 작업을 했어요.

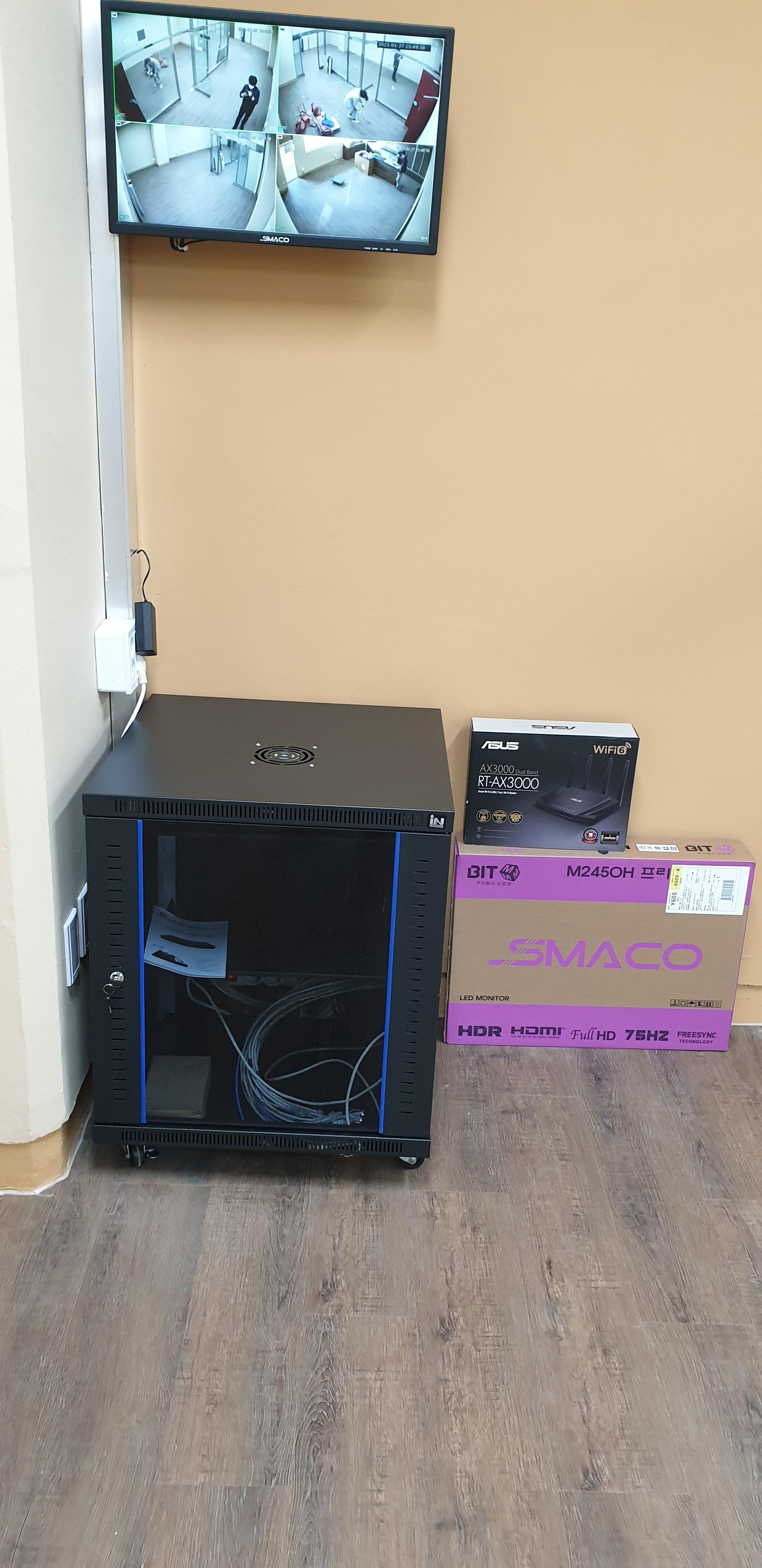

CCTV용 모니터도 함께 설치했습니다.



구석구석 잘 보입니다^0^













필요한 네트워크 장비 및 녹화기 등을 수납할 수 있는



허브랙을 설치했습니다.



CCTV녹화기, 24ch허브, NAS가 수납 될 예정이에요~



최대한 깔끔하게~!

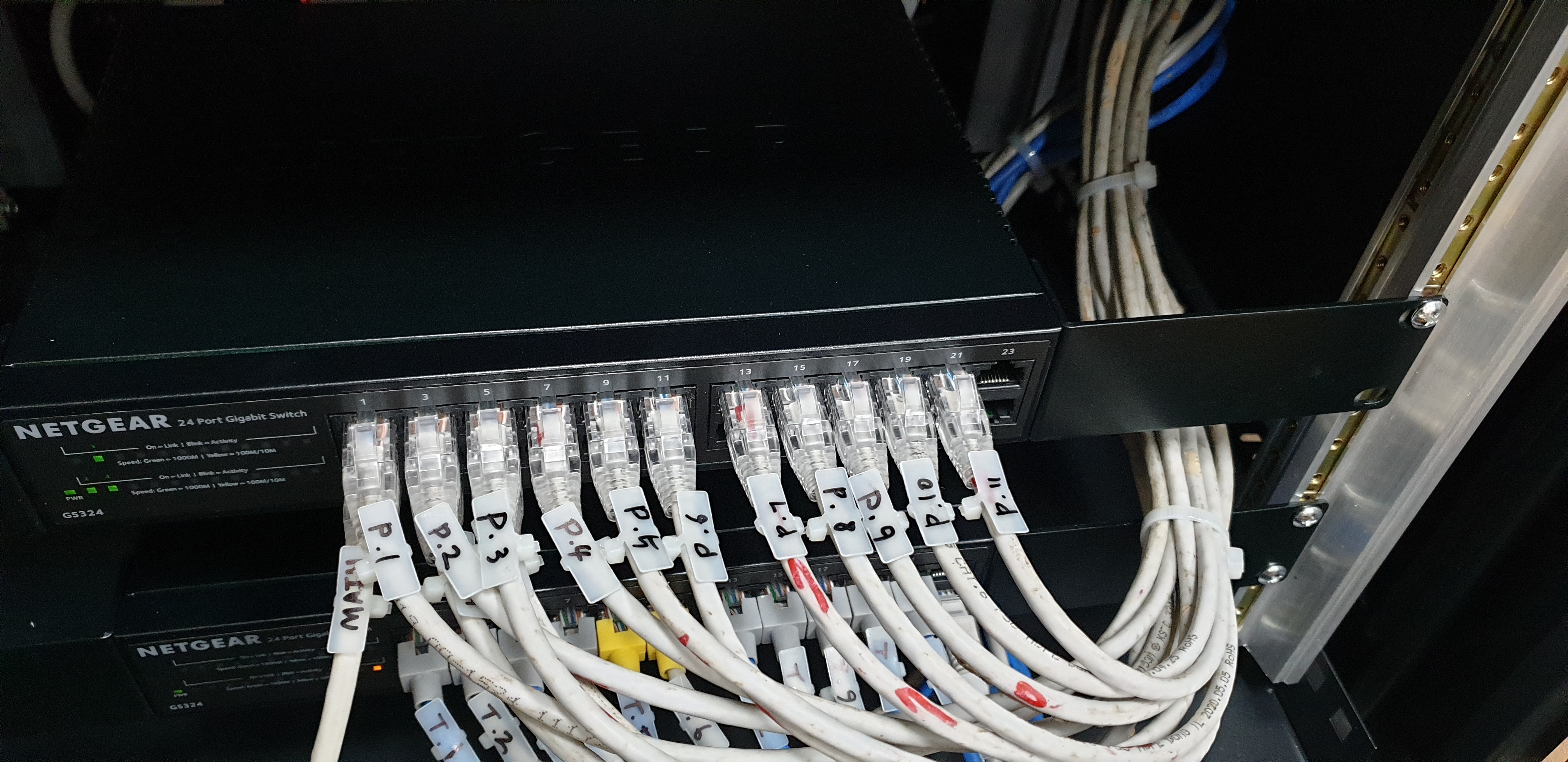

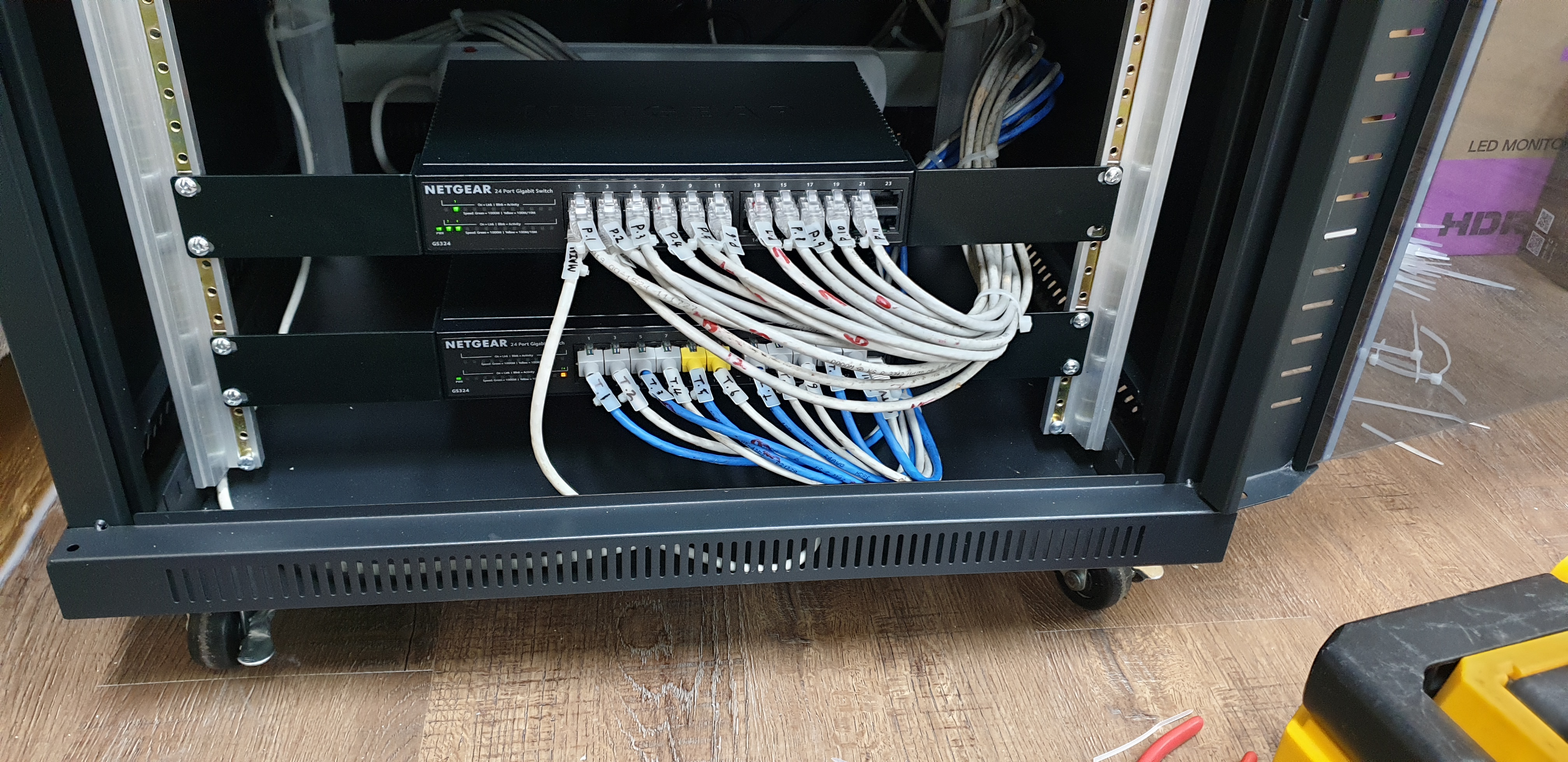

24ch허브를 2대 설치하였습니다.



상단에 허브는 PC용으로, 하단에 허브는 IP전화기용으로 구분했어요.



PC에 물릴 선들은 UTP선도, 커넥터도 전부 CAT.6로 작업했습니다.



네임텍을 붙여 주기하여 구분이 잘 되도록 했어요.













모든 작업이 그렇지만 최대한 깔끔하게 작업합니다.



그래야 보기도 좋고 한눈에 파악이 되기 때문이죠.













NAS를 셋팅 합니다.



설치할 제품은 시놀로지사의 DS920+ 제품입니다.

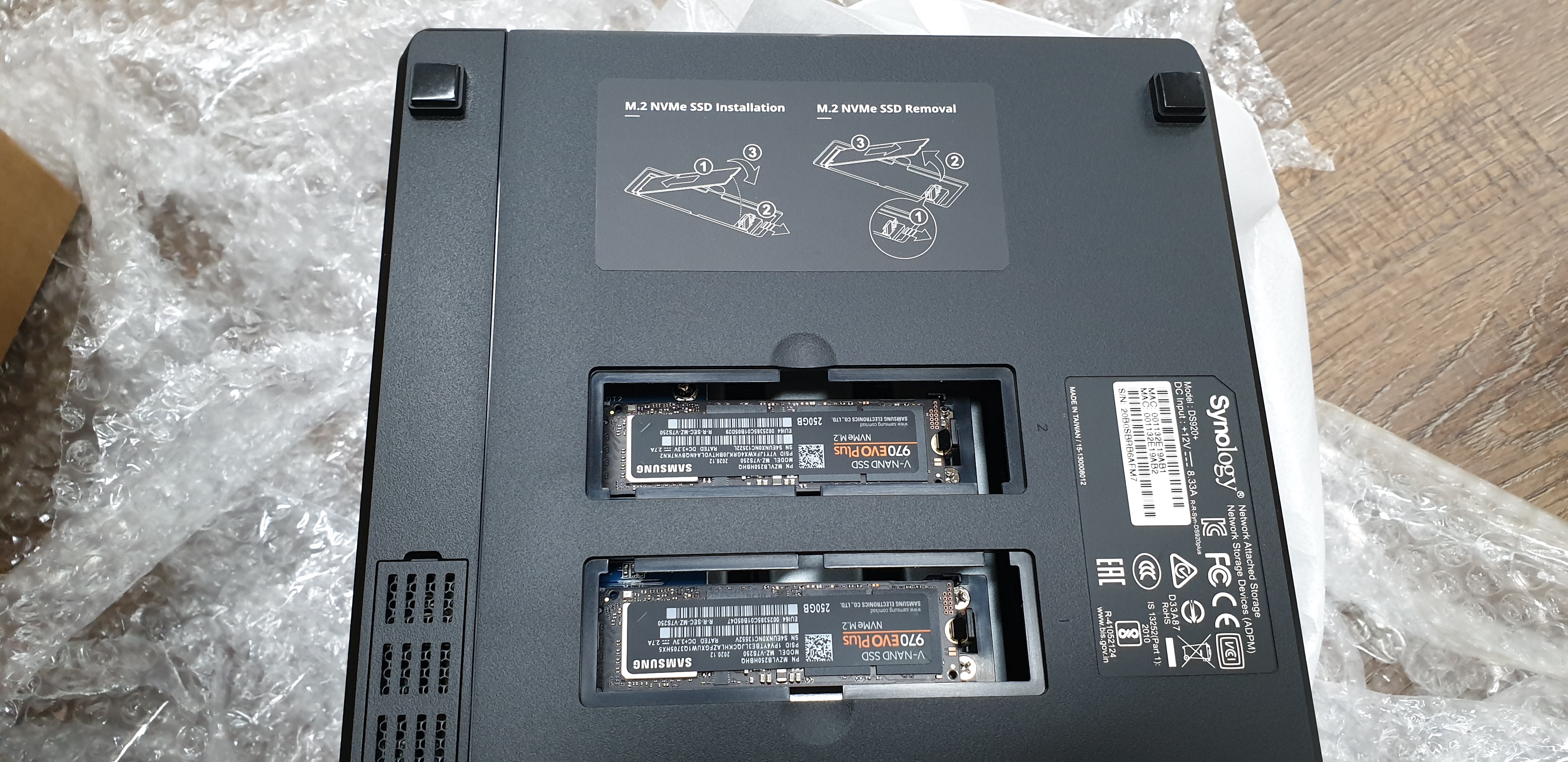

이 제품은 NVMe M.2를 추가로 설치할 수 있습니다.



M.2의 역할은 나스에 접속하고 자료를 열람할때 응답속도를 기존 대비 20배 증가 시키는 것입니다.



나스를 써보신 분들은 아십니다.



사진 하나 열람하는데 버벅거려 답답함을 느끼셨을 꺼에요.



그걸 획기적으로 줄일 수 있는 기능입니다.



20배나 빠르다니.. 정말 대단하네요~^^

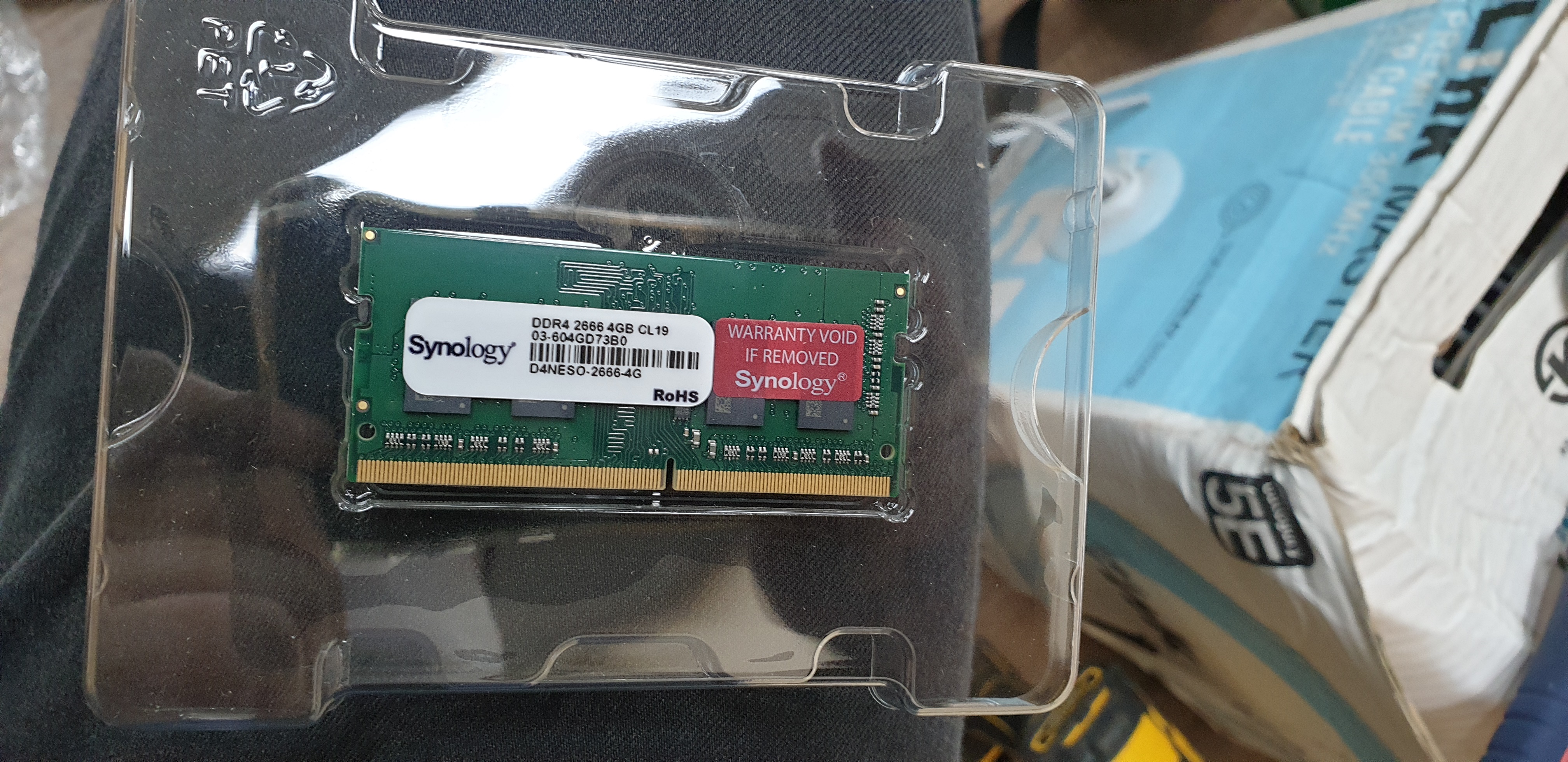

NAS 전용 메모리 입니다.



SO-DIMM규격의 4GB 메모리 인데



시놀로지는 전용으로 제공되는 D4NESO 메모리만을 사용하도록 합니다.



AS를 거부당할 수도 있다고 하네요~ ㅠ_ㅠ













시놀로지라는 워런티가 붙어있죠?



AS에 관련된 민감한 부분이기에 꼭 정품을 사용해 줍니다.



가격은 사악하지만 ㅠㅠ 정품 사용을 추천드려요.

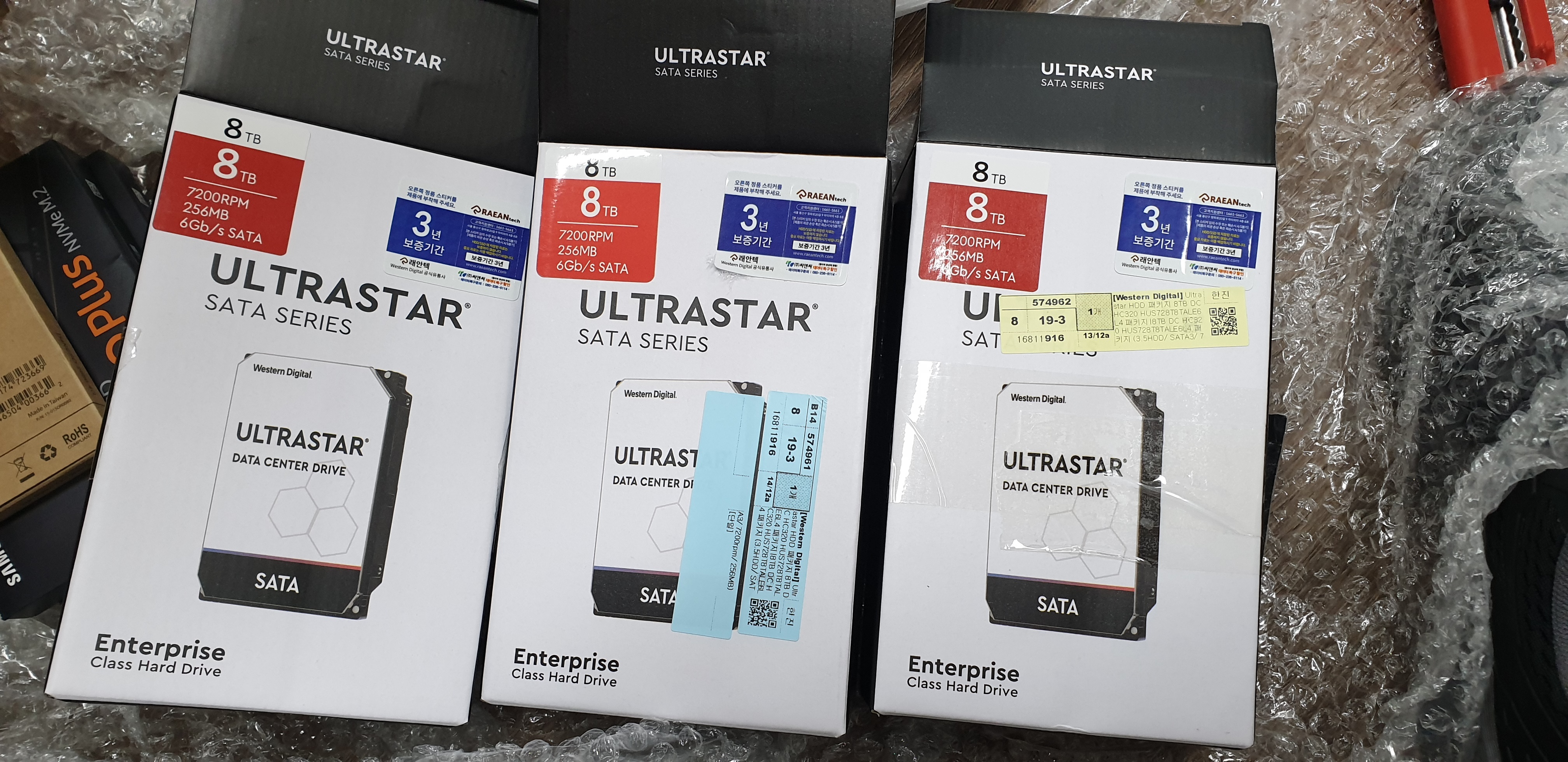

HDD는 NAS전용 WD ULTRASTAR 8TB 3개를 사용하기로 결정했습니다.



RAID 5로 구성할 예정이에요.



하드디스크도 하이엔드급!













모든 설치가 완료 되었고 전원을 켭니다.



이제 열심히 셋팅해야겠죠? ^^



나스 설치는 조립보다 셋팅이 더 많은 시간이 걸립니다.













노트북으로 접속하여 셋팅을 마무리 합니다.



겐츠베이커리에서는 NAS를 두대 사용합니다.



대부분 내부 접속 용도로 사용하시는데 외부 접속에도 대응할 수 있도록 작업을 해드렸어요.













모든 설치가 완료 되었습니다.



NAS설치 및 나스셋팅



CCTV설치



네트워크 공사, 벽면 포트



허브랙 설치







그리고 사진에는 없지만



지하에 있는 본사 사무실에서 지상 3층 신설 사무실 까지 CAT.6 로 메인인터넷 선을 끌어오는 작업도 했습니다



그렇게 작업을 해야 동일 네트워크 구성이 되기 때문이죠

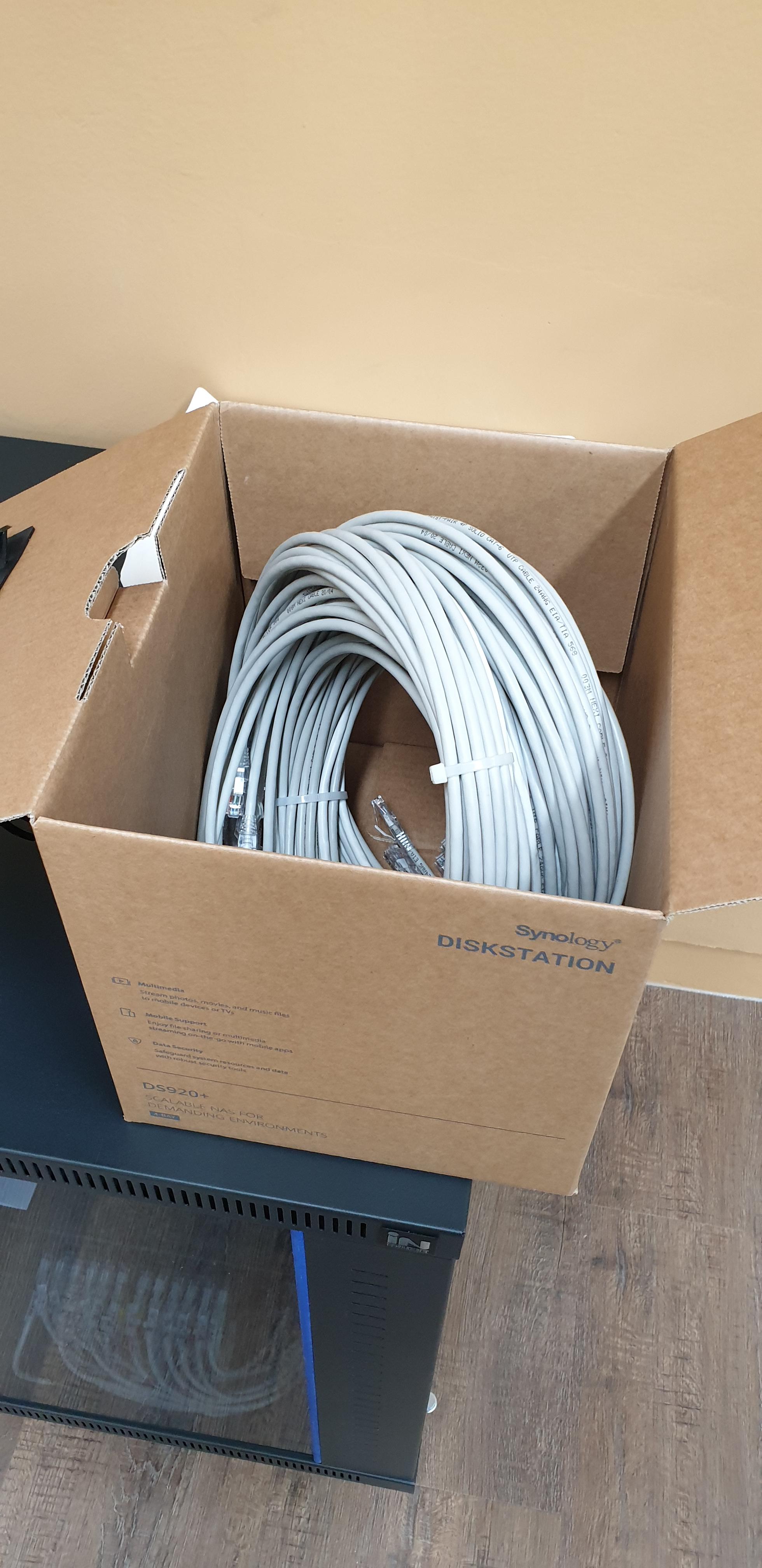

나중에 책상이 들어오고 PC가 들어오면 연결할 수 있도록



CAT.6 로 2m길이의 UTP선을 대량 만들어 드렸습니다.



모든 작업이 깔끔하게 완료되었고



담당 부장님도 매우 만족해 하셨습니다^^
