안녕하세요 제이컴스튜디오 황실장입니다.



오랜만에 포스팅으로 돌아왔어요~



요즘 유튜브 영상 촬영도 하고 편집하느라 정신이 없습니다.



아무래도 유튜브가 대세인 거 같아요^^

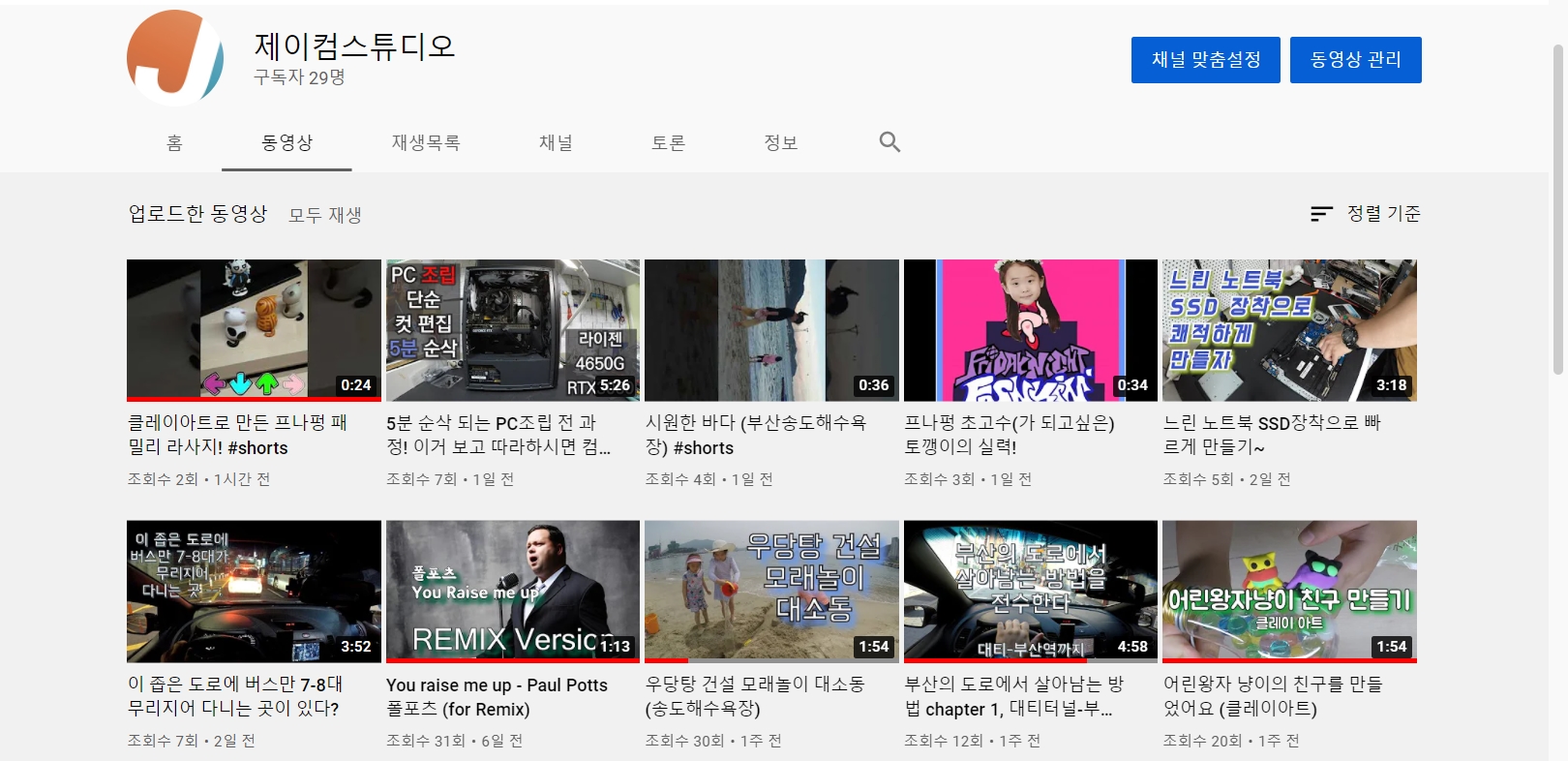

https://www.youtube.com/channel/UCc8u_7hZq_0MbCxz9eMdg-w/featured









지금은 구독자 수가 얼마 없지만... 열심히 업로드하면 구독이 늘어나겠죠?



앞으로도 열심히 해보려 합니다!









오늘 소개할 포스팅은 방송용 랙 장비에 설치하는 PC 케이스를 소개하려 합니다.



방송을 필요로 하는 교회, 강당, 회의실 등 여러 장소에서 방송 장비를 세팅하십니다.

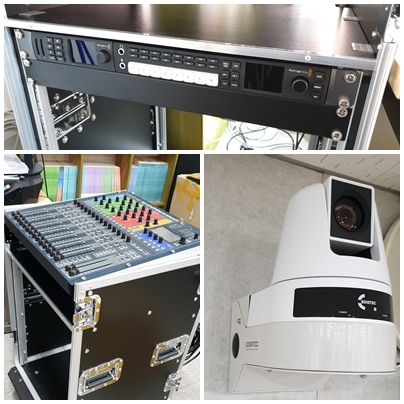

블랙매직 스위처 / 사운드크래프트 디지털믹서 / 이디스텍 PTZ카메라





부산에 위치한 교회 관계자 분들께서



방송장비를 의뢰하셨고 설치를 했습니다.



화면 전환과 전송을 할 수 있는 방송용 스위처인 블랙매직사의 ATEM Television Studio



전문 음향 믹서인 사운드크래프트사의 Si Expression 1



국내 우수한 PTZ카메라사인 이디스텍의 ED-P20N







이 정도 세팅된다면 준프로급 전문 방송이 가능하게 됩니다.



여! 기! 에!



방송 송출 PC가 있어야겠죠.



이번 포스팅의 목적은



방송 송출 PC를 둠에 있어 깔끔하게 수납할 수 있는



랙 설치형 PC 케이스가 있어서 소개하려 합니다~ 이거 소개하려고 길게도 썼다

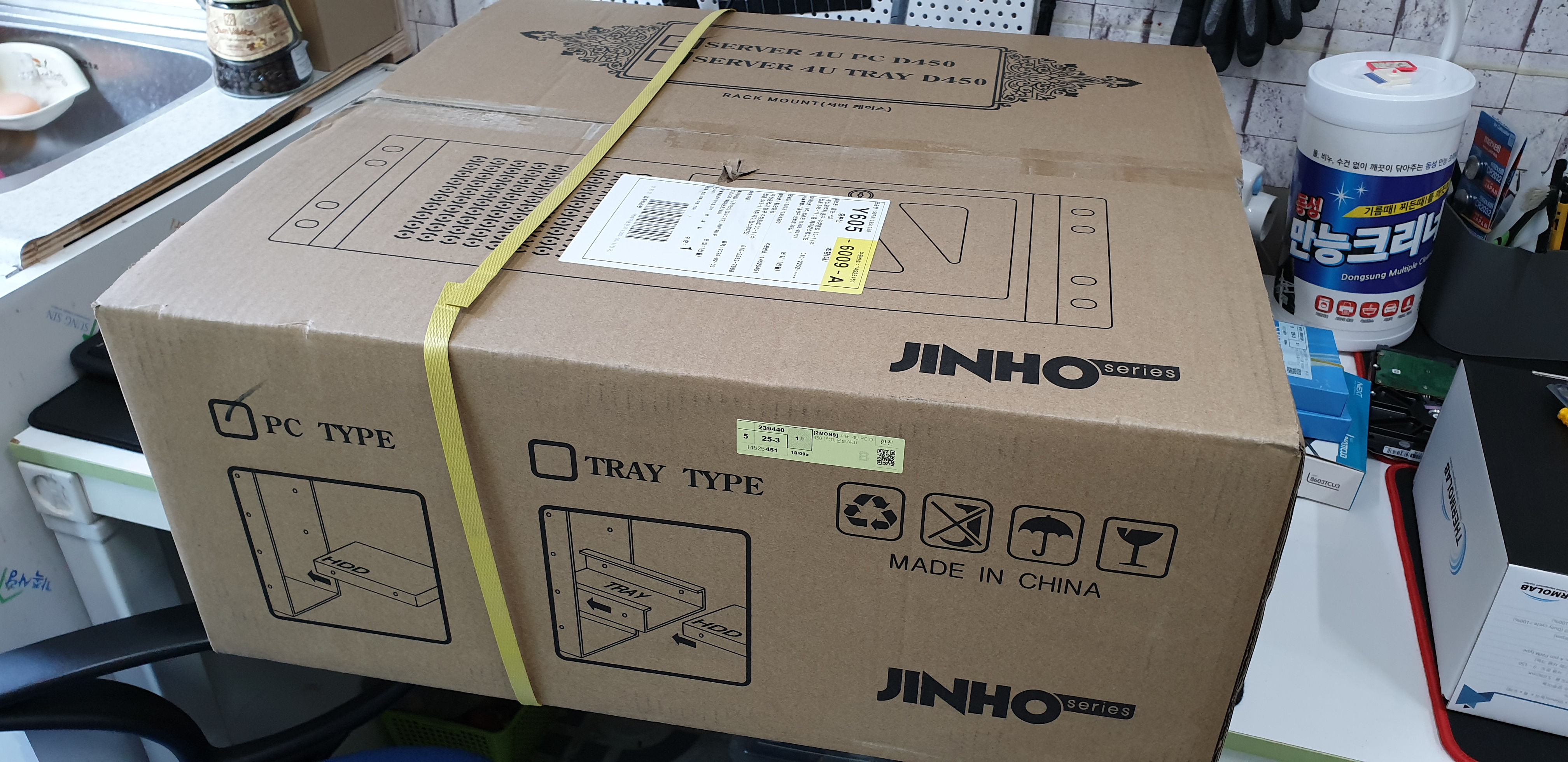

물건이 도착했습니다. 랙형 PC 케이스 에요.



2MONS사의 D450제품 입니다. (JINHO -> 2MONS 사명 변경되었네요)



4U 규격이고 U는 국제 규격으로 쉽게 설명하자면



1U는 랙마운트 1칸 정도 차지한다고 보시면 됩니다.



4U는 일반 미들 케이스 두께보다 조금 큰 편이에요.



한번 포장 해제해볼까요?

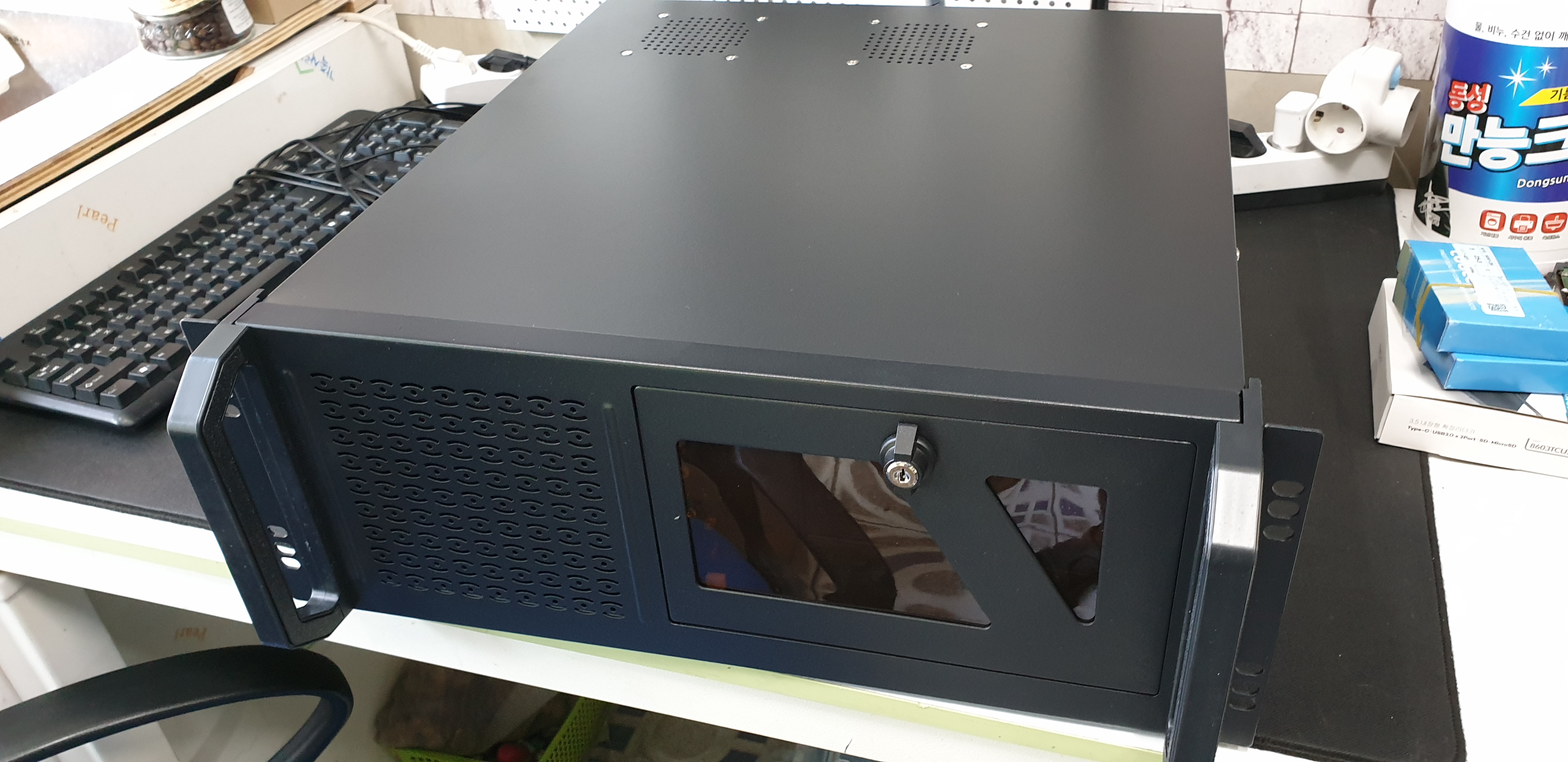

짜잔! 이렇게 생겼습니다.



전면 열쇠가 눈에 띄네요.



다양한 종류들이 있는 중에 이 제품이 내부 구조도, 외관도 제일 맘에 들더라고요. (가격도^^)

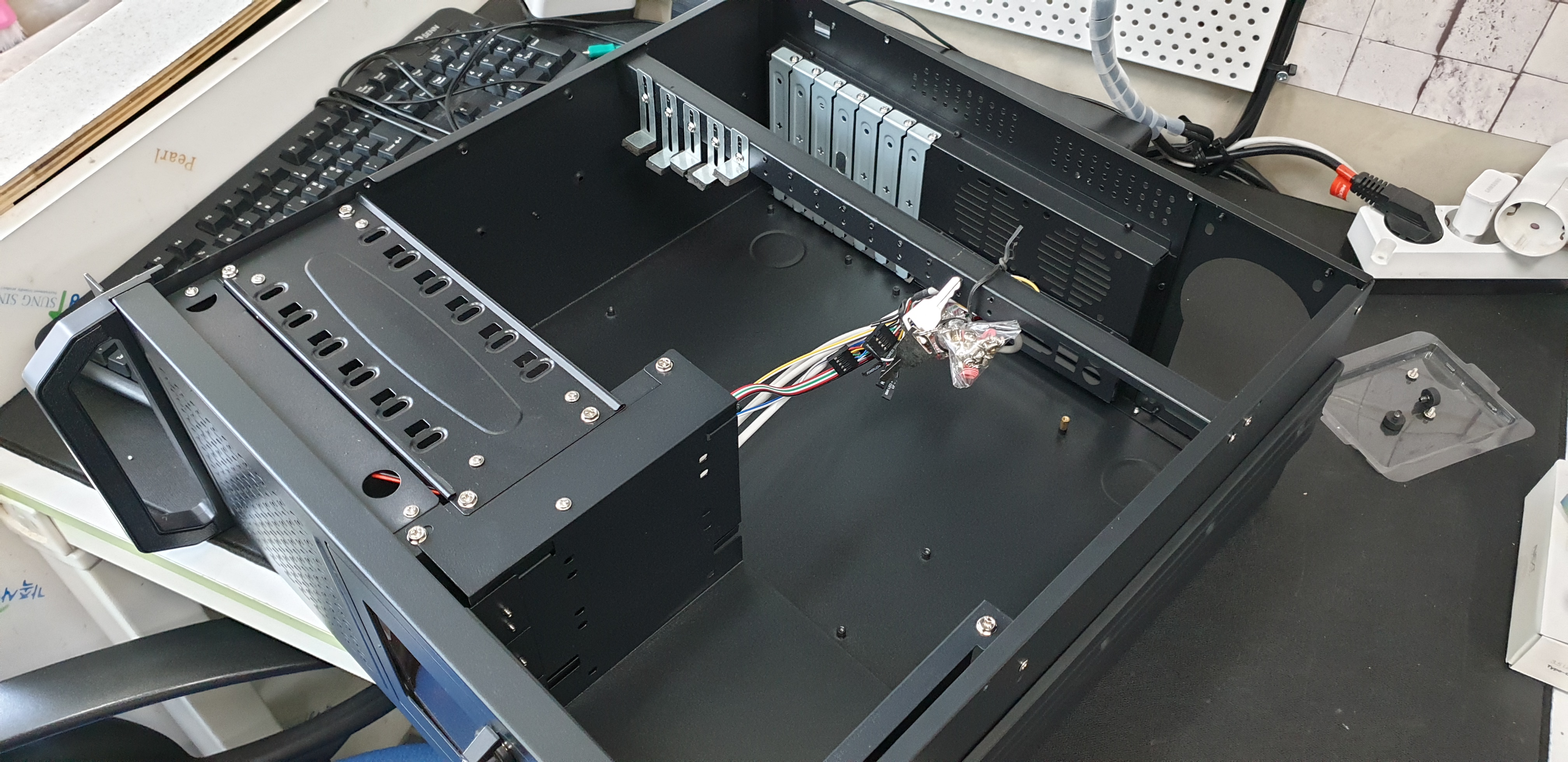

내부는 넓습니다. 매우 넓어요.



웬만한 튜닝쿨러 들어가고요.(최대 130mm) 그래픽카드 긴 것도 수용됩니다.(최대 380mm)



하드디스크도 많이 넣을 수 있고(내부 6개)



전면에는 CD/DVD롬, HDD핫스왑 장치도 설치가 가능한 5.25 베이가 3개, 3.5 베이 1개가 있습니다.







네가 뭘 좋아할지 몰라서 이것저것 다 준비했어 ;D











열심히 설치를 시작합니다.



기존 방송 송출 PC가 있는데 케이스만 교체해요.



이로서 넓게 공간을 쓸 수 있겠어요^^



사진상 보이는 큰 CPU 쿨러가 넉넉히 들어가네요.

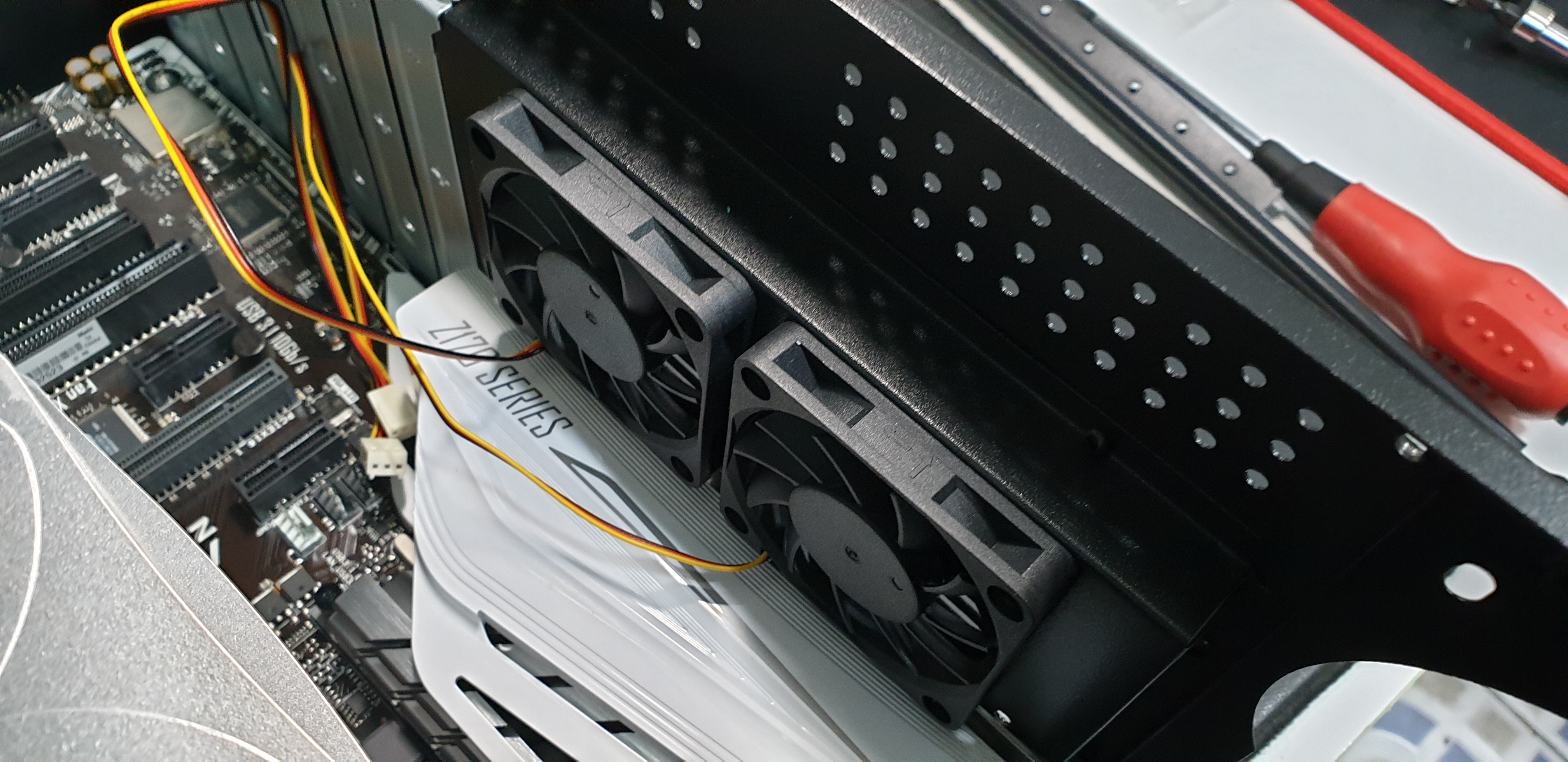

후면에 80mm 소형 팬이 2개나 들어갑니다.



열 걱정을 덜었어요.

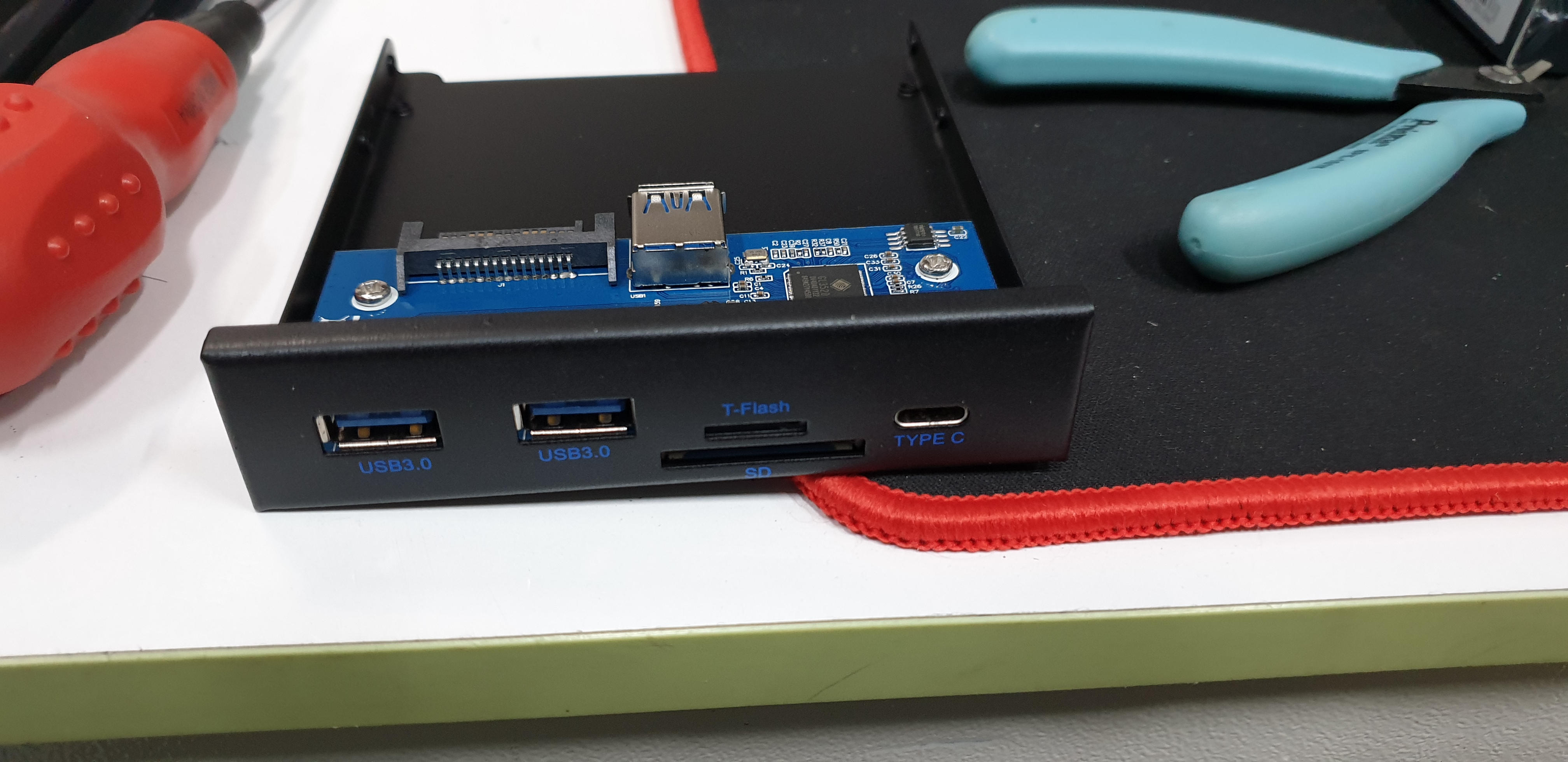

이 케이스에 십분 활용할 수 있는 3.5인치 규격의 내장 카드리더기를 장착해 줍니다.



USB 3.0 / SD카드 / Micro SD / C타입



다양한 입출력이 가능해졌어요~

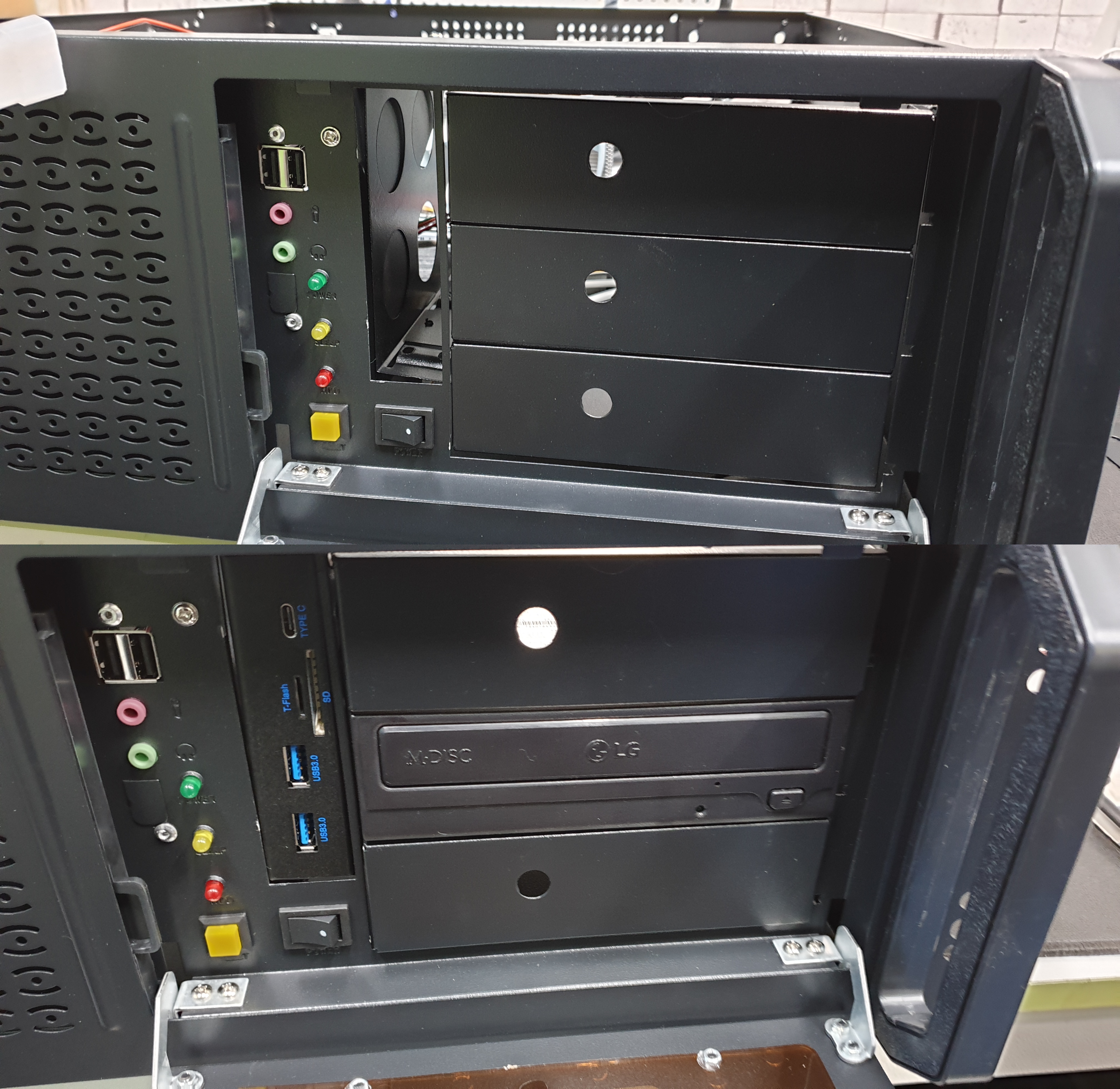

장착하면 이렇게 됩니다.



세로로 된 부분이 3.5인치 규격입니다.



리더기를 달고 DVD롬도 장착합니다.



방송실 PC 다양한 포맷과 형태를 다 섭렵해야죠~

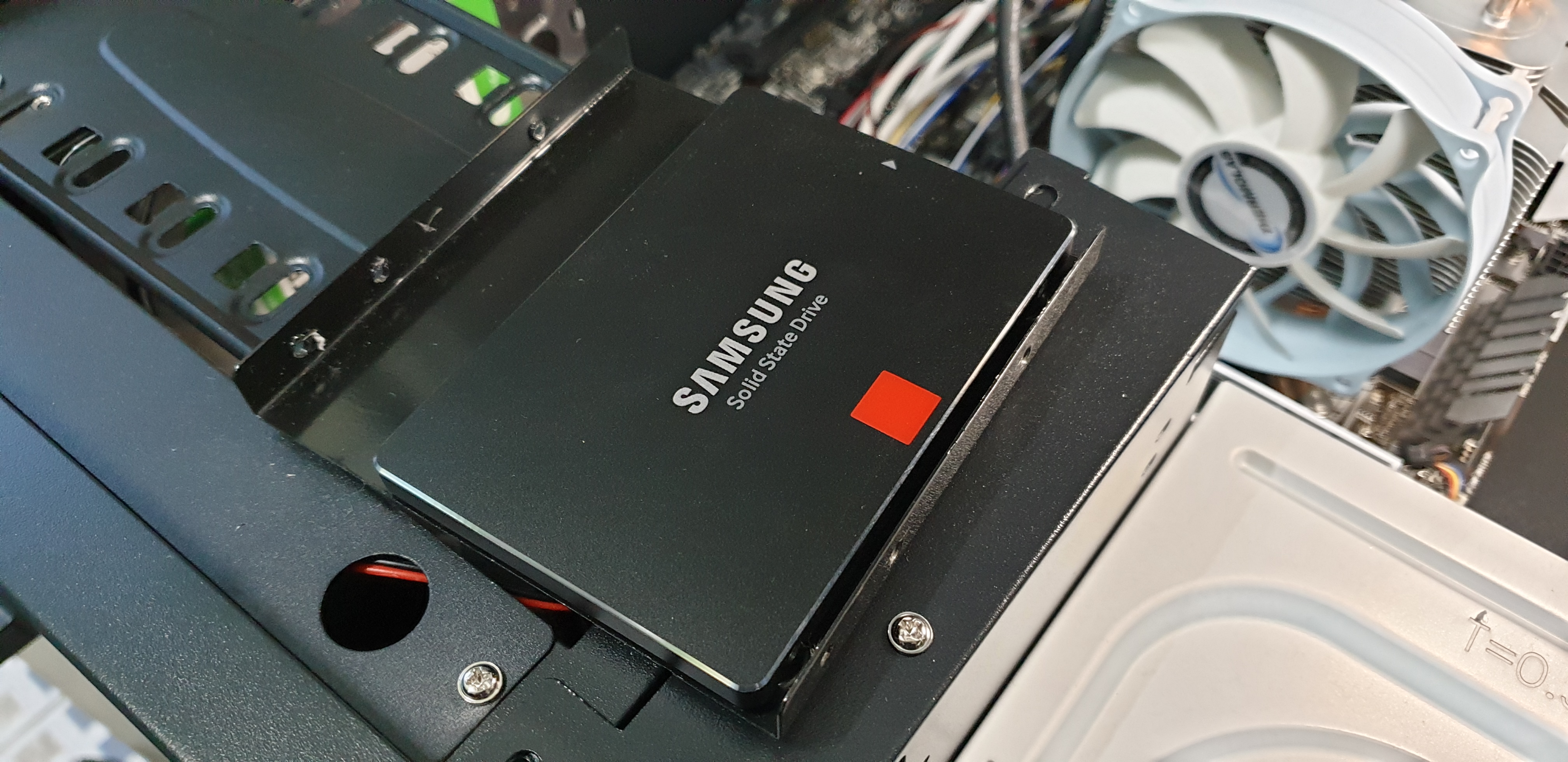

기존 SSD와 HDD도 장착해 줍니다.

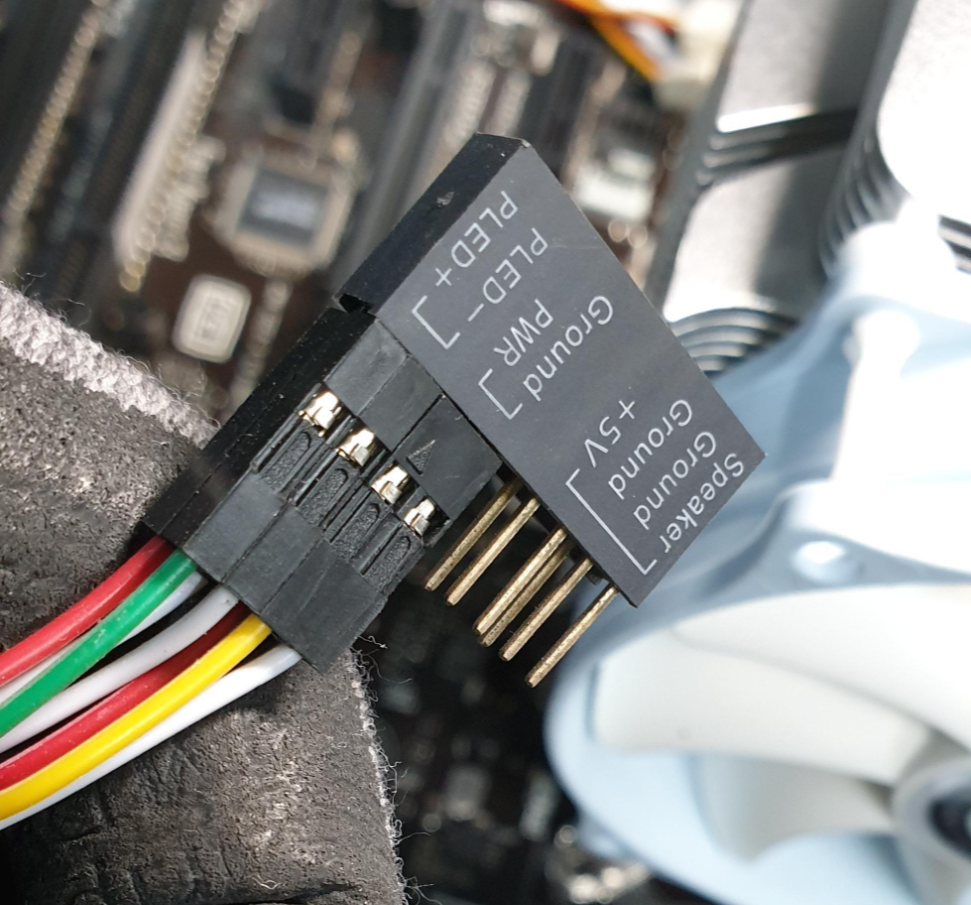

각종 접점도 연결해 줍니다.



기존에 가이드가 있어서 설치하기 편리하네요(랙케이스에 포함된 거 아닙니다)

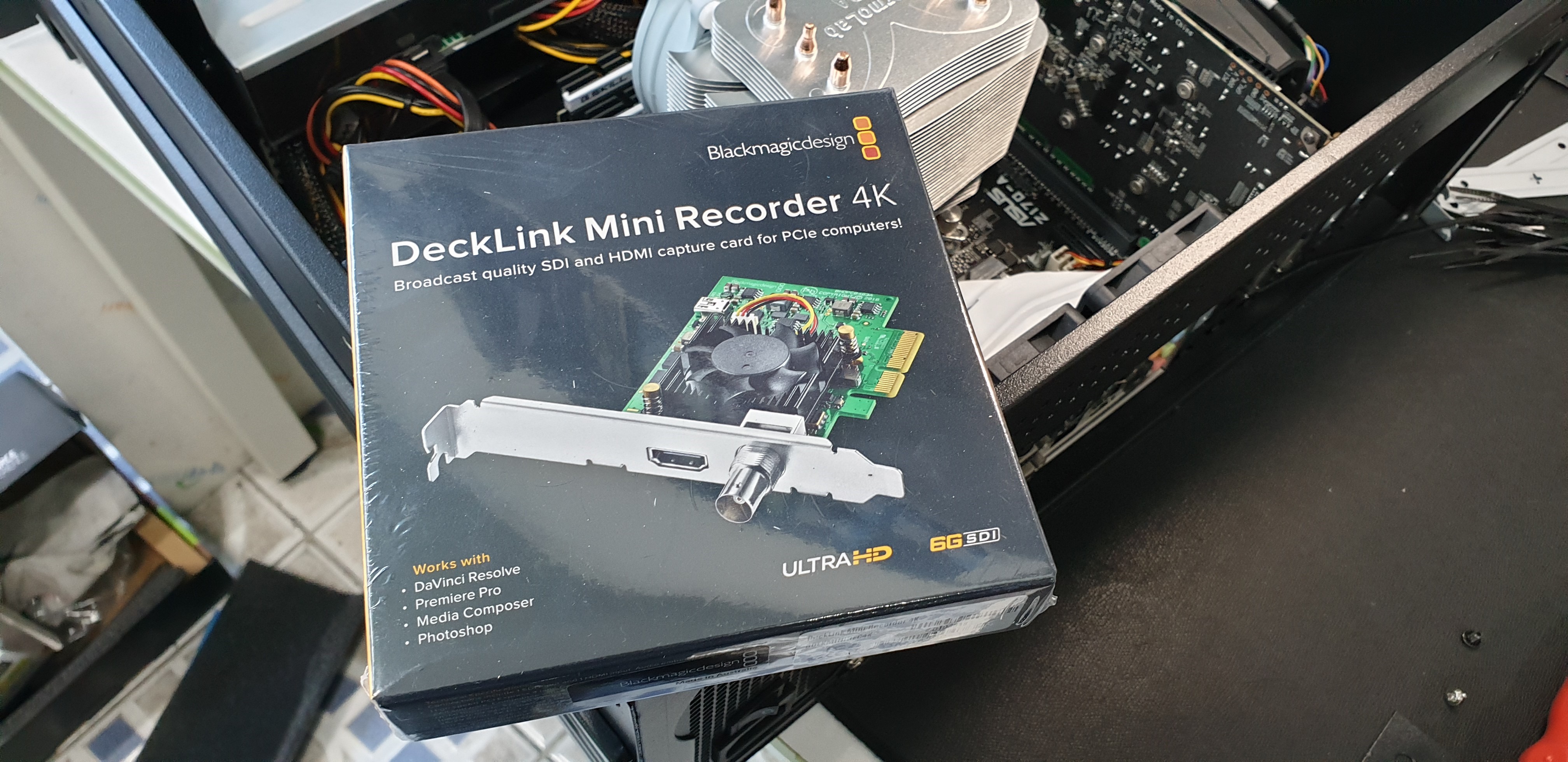

방송용 PC에 새 캡쳐장비가 들어갑니다.



블랙매직디자인사의 DeckLink Mini Recorder 4K 제품입니다.



4K DCI 25P 지원되며(SDI) 그 외 다양한 포맷은 제품 구매 전 꼭 확인이 필요합니다.



이곳 방송시스템은 1080P59.94P로 세팅되어 있는데



이 포맷을 DeckLink Mini Recorder 4K가 지원합니다.



정확한 규격을 모른 체 아무 장비 연결한다고 하면 자칫 화면이 제대로 나오지 않는 경우가 있으니



주의가 필요합니다.

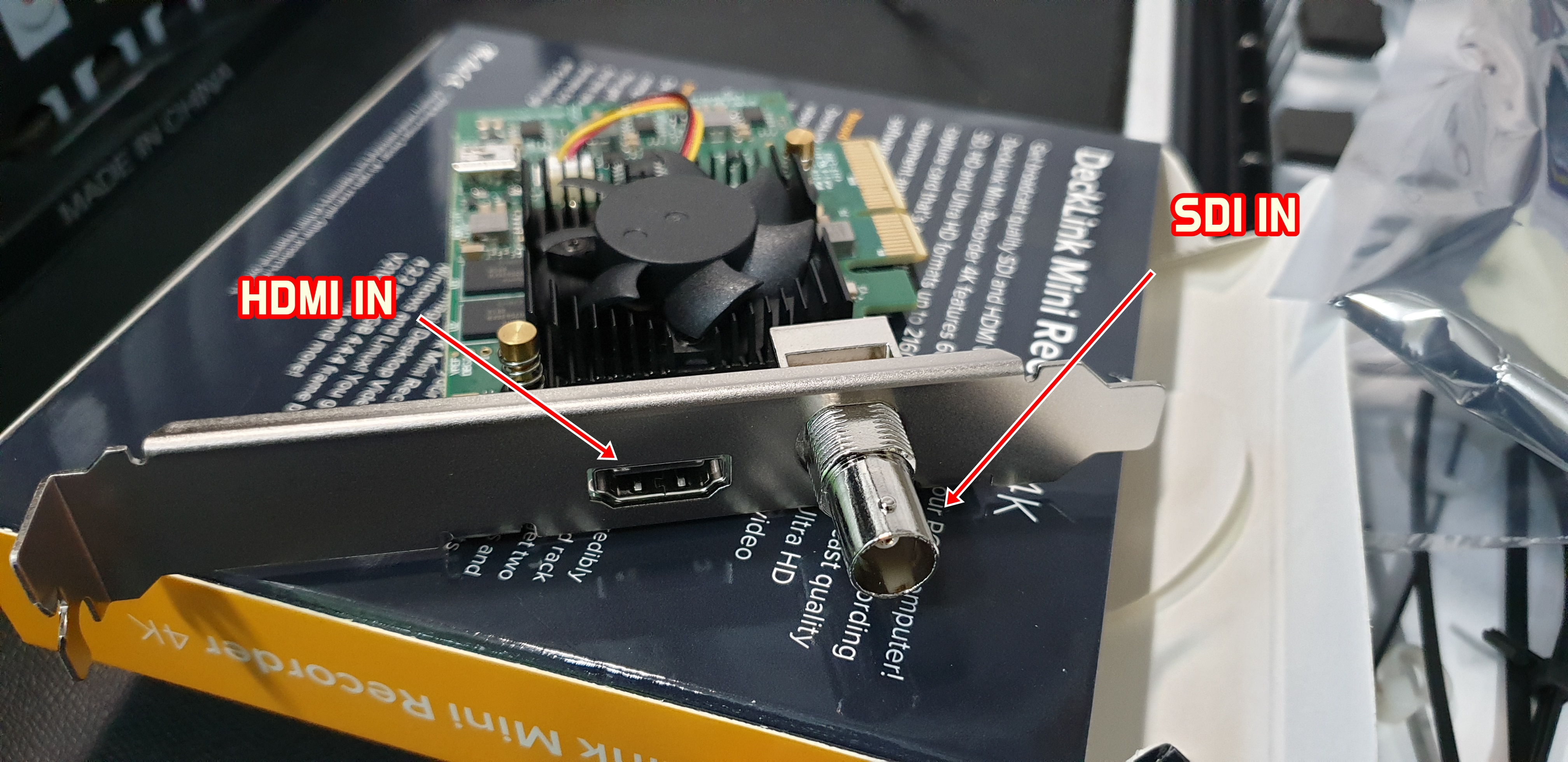

SDI 입력과 HDMI 입력 2종류가 존재합니다.



연결하면 지원되는 포맷은 자동으로 감지해 지원을 합니다.

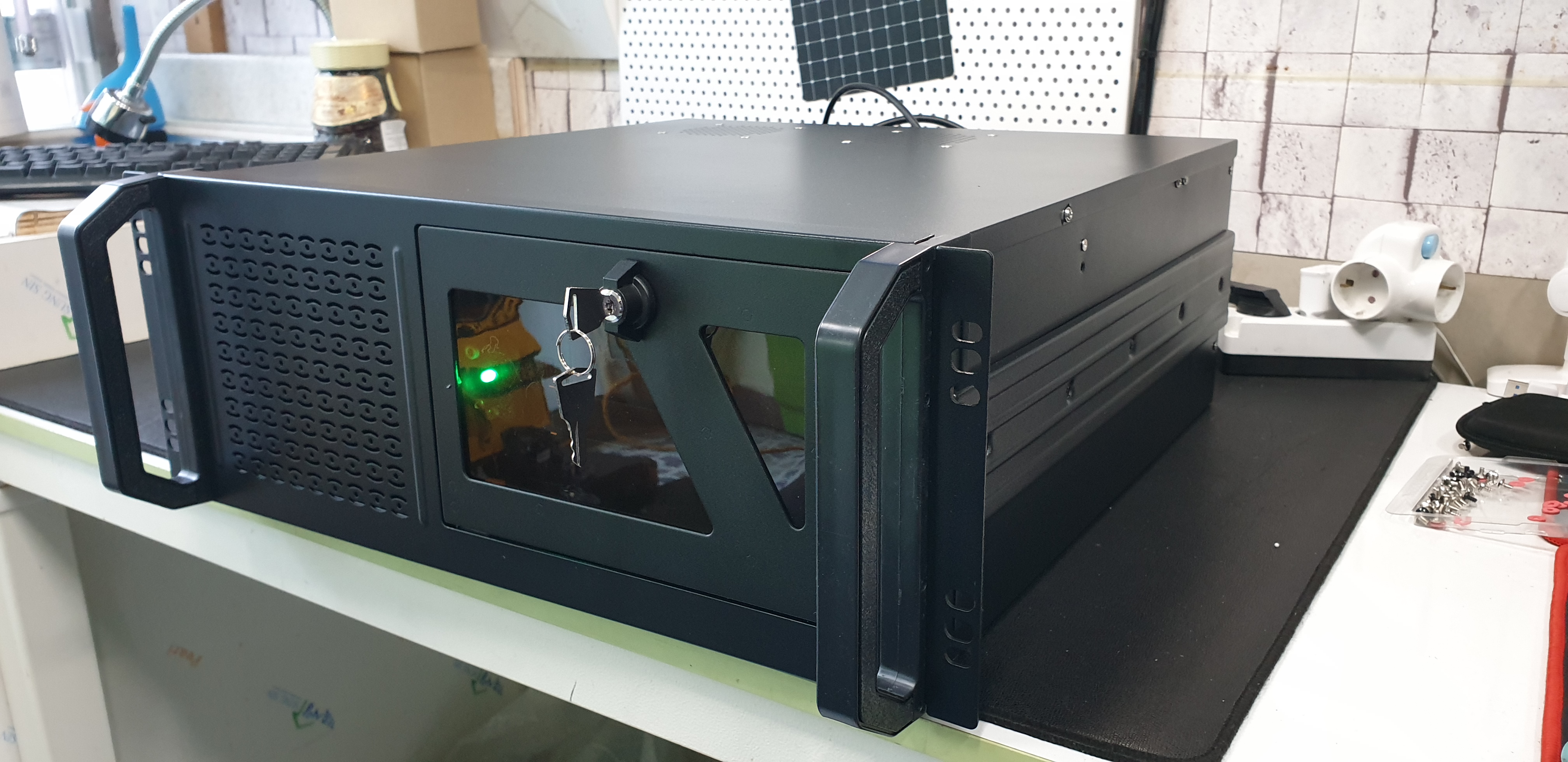

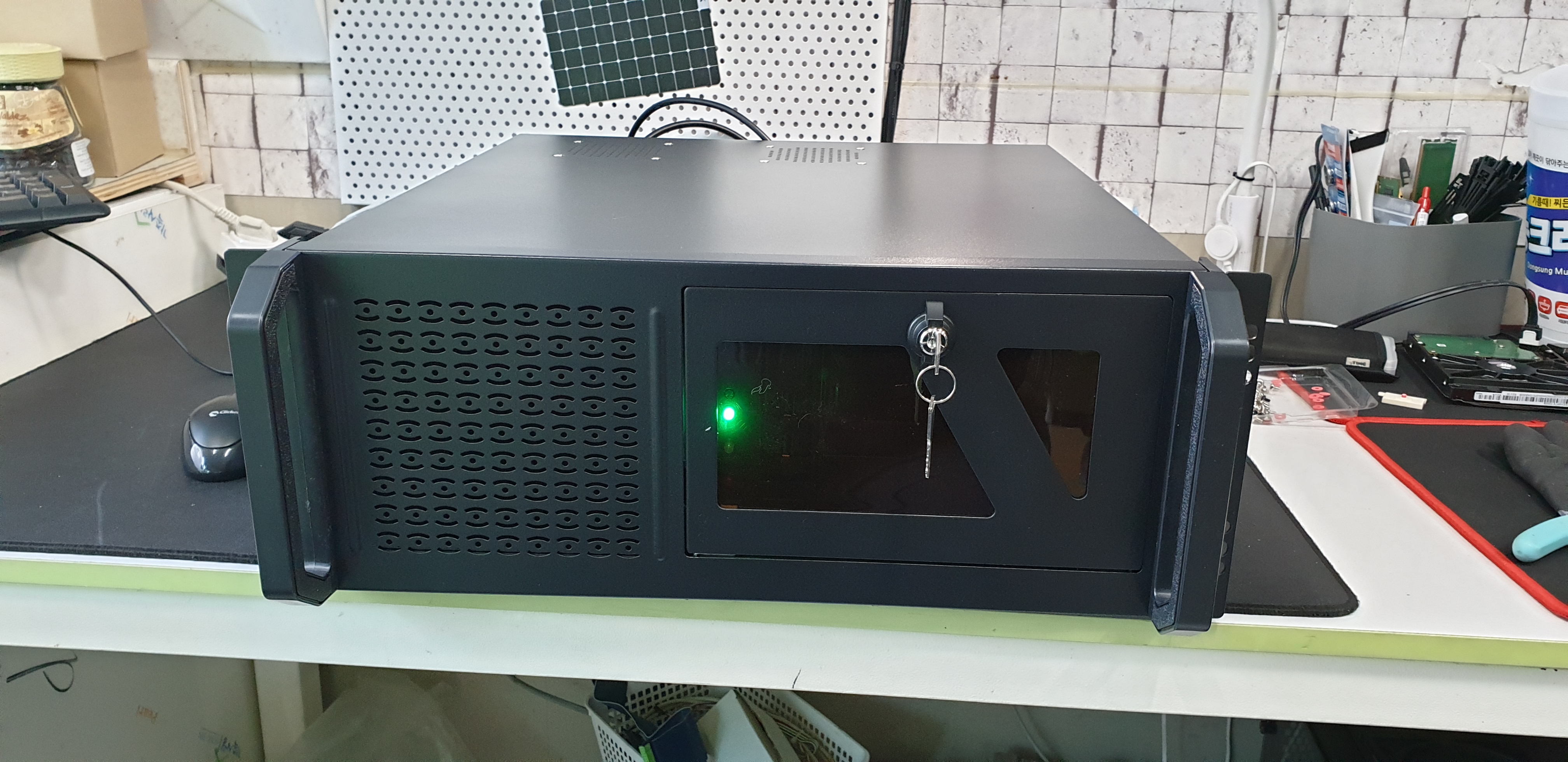

조립이 완료되었습니다.



깔끔하네요~ 그리고 무겁습니다^^;;



무게가 있다 보니 그냥 들면 휨이 생기기에 꼭 뚜껑을 덮고 고정을 해야



단단히 고정됩니다.

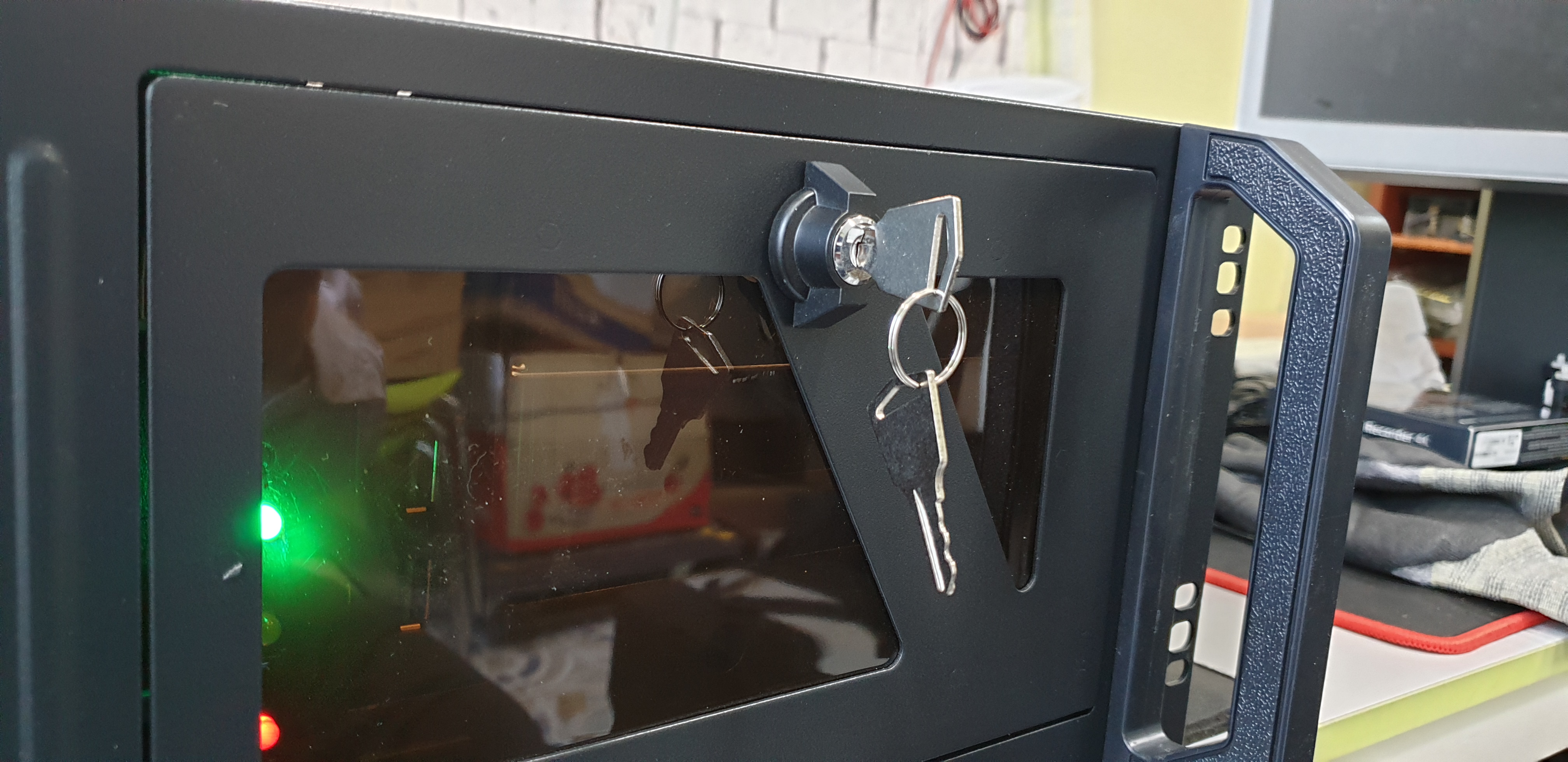

보안을 위한 열쇠도 연결해 줍니다.









전면에 보이는 물결모양의 타공은 냉각을 위해 환기 통로입니다.



내부에 먼지필터가 따로 있어 안심이네요.

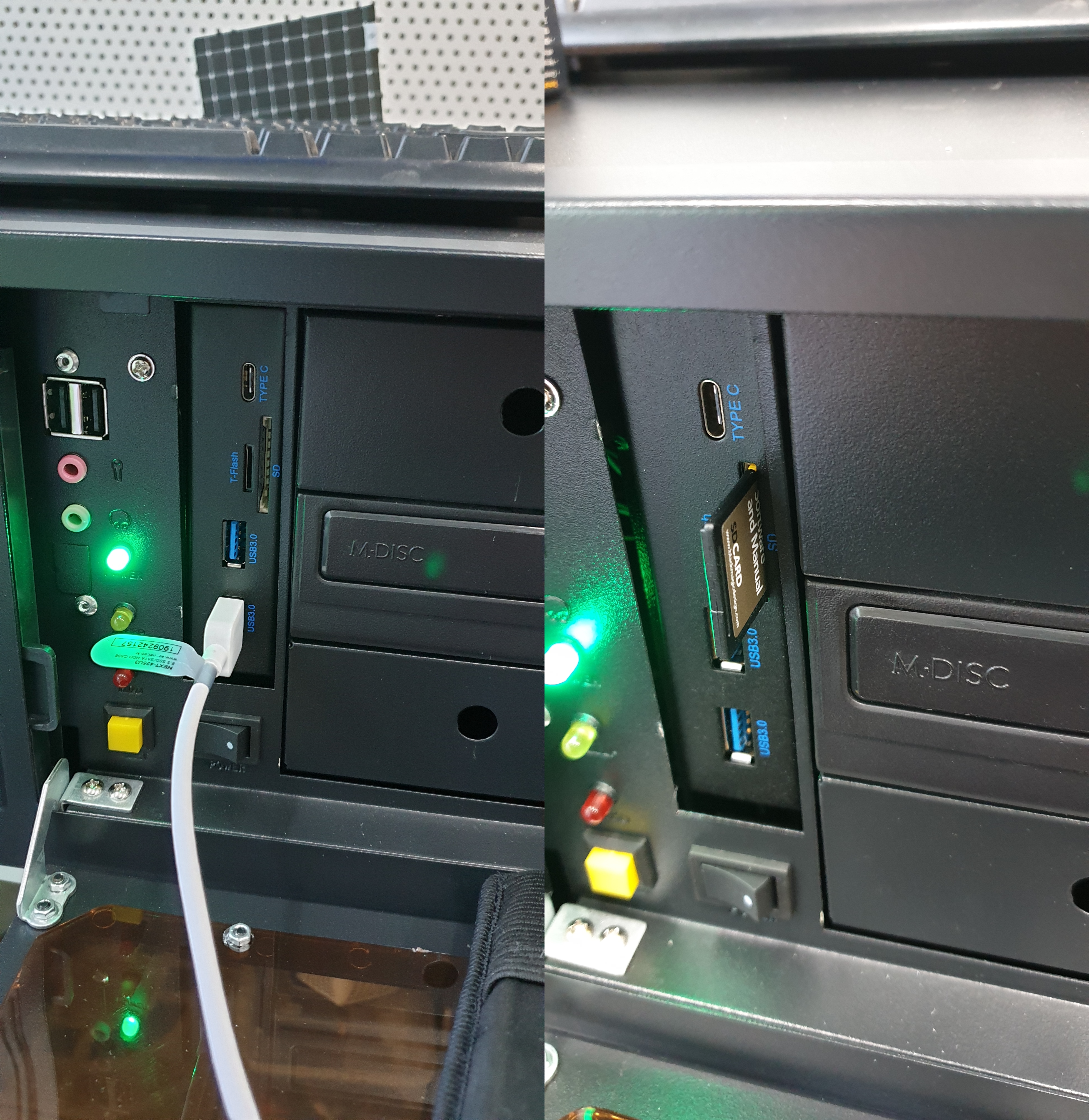

전면에 장착한 리더기도 테스트해봅니다.



USB / SD카드 등 잘 인식합니다.



완료 후 현장에 장착하여 방송 세팅을 마무리하였습니다.



이상 포스팅을 마칩니다.



감사합니다!
