안녕하세요~ 제이컴스튜디오 입니다.



블로그 작성을 손놓은지 벌써 1년 가까이 되었습니다.



그동안 게으름도 있고... 일도 많이 바빳답니다 ^^;;



오랜만에 포스팅을 작성해 봅니다!







오늘 소개할 포스팅은 인터넷 방송을 위한 시스템 구축에 관한 내용 입니다.



포스팅에서는 처음 소개하지만 이미 2-3년 전 부터 방송 시스템 구축을 의뢰 받고 작업을 해왔습니다.



오늘은 그 중 한곳을 소개해 보려 합니다.











여기는 부산에 위치한 아미동아름다운교회 입니다.



블로그를 보시고 담당 집사님께서 의뢰를 주셨어요.



총 작업 내용은 PTZ카메라 2대, 영상 스위쳐, 방송용PC, 디지털믹서 등 작업을 의뢰 주셨어요.



예배 스트리밍을 FHD로 송출하기 위한 중요한 과제 였어요.

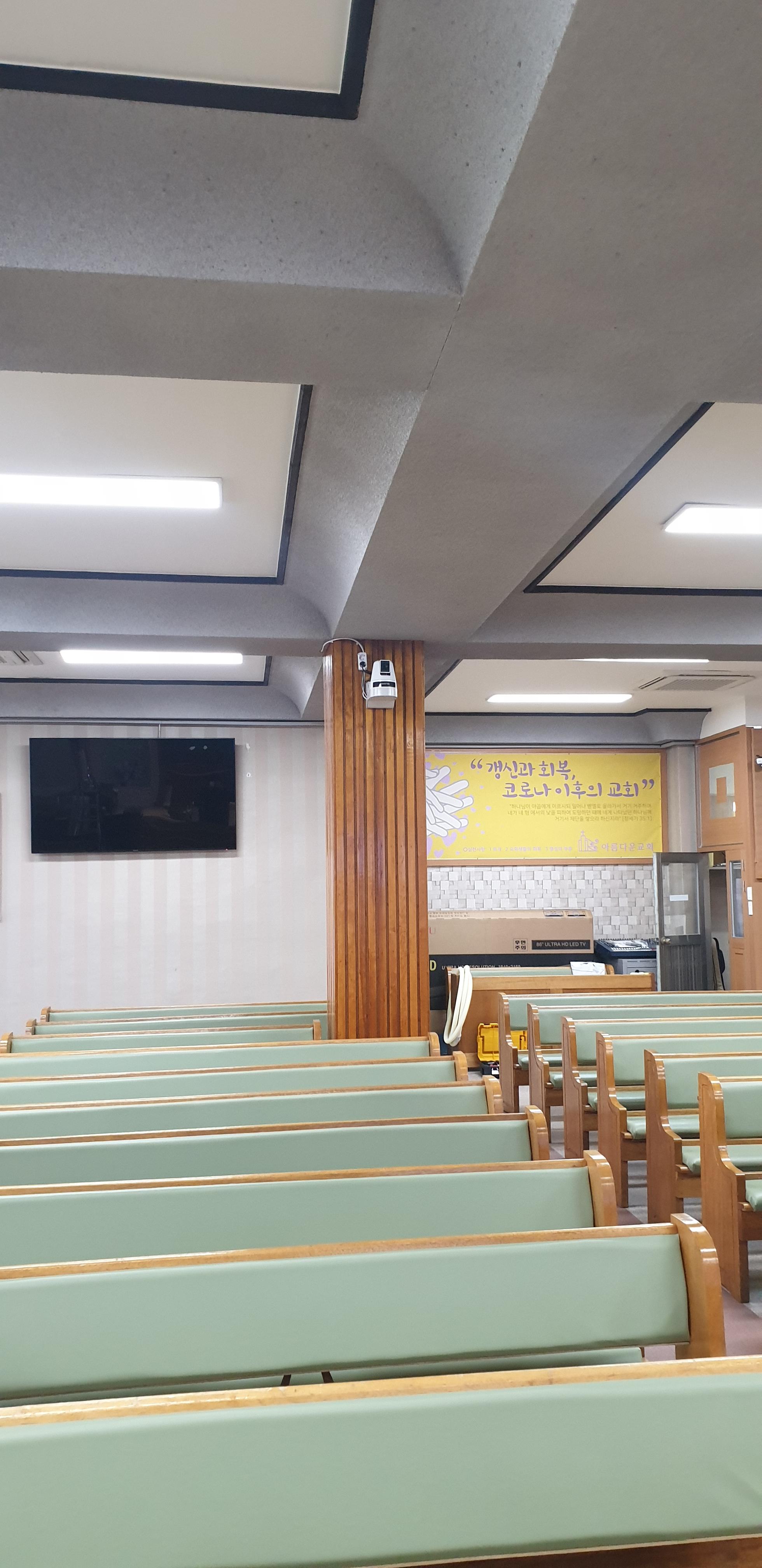

지금 본당의 모습은 작업이 완료 된 상태 입니다.



처음 배선을 하는 상태는 매우 복잡했었지요~



지금은 모든 공사가 완료 되었어요.











우선 카메라가 보이네요~



이디스텍에서 나온 PTZ 카메라 입니다.



팬 / 틸트 / 줌 의 약자인 P T Z 카메라 에요.



과거에는 고정식으로 캠코더를 많이 사용하셨고,



혹은 PTZ기능을 할 수 있는 별도 장치를 캠코더와 결합해서 사용했었어요.





이제는 그럴 필요가 없죠. PTZ 기능이 포함 된 방송용 카메라 입니다.



FHD를 지원하고 SDI, HDMI, DVI등 다양한 출력 포멧을 지원해요.











이렇게 전원과 영상라인을 연결하여 전용 브라켓으로 설치가 가능합니다.











전면 목사님와 강단을 비추기 위한 메인 카메라에요.



후면에 목사님께서 보시는 TV도 설치되어 있어요.











사진의 제품은 블랙매직디자인사에서 출시한 ATEM Television Studio 라는 스위쳐 입니다.



정말 많은 제조사가 있지만 블랙매직은 그 이름에서 신뢰가 가요.



많은 분들이 사용하시는 장치입니다.





카메라로 단순히 영상을 받았다고 되는게 아니죠.



여러 소스를 적절한 시점에 송출해주고 변환해주는 장치가 필요해요.



그게 바로 스위쳐 입니다. 총 카메라 2대와 PC 2대의 소스를 받아서 적절하게 믹스하여 사용하고 있답니다.



기본적인 셋팅과 사용 방법을 설명드렸습니다.





다이얼 방식의 영상 전환이 아닌 버튼식 인데요. 이는 PC와 연결하여 더 많은 기능을 제공합니다.











스위쳐와 PC를 네트워크로 연결하여 구동한 소프트웨어 입니다.



기본적인 휘도부터 패턴, 크로마키 기능까지 있어요.



지금 화면은 크로마키 기능을 사용하기 위한 셋팅을 하고 있습니다.



잘 조합해서 사용하면 별도의 자막기가 필요가 없게 되죠.



목사님 설교 영상 아래에 자막을 띄우는게 가능해져요.

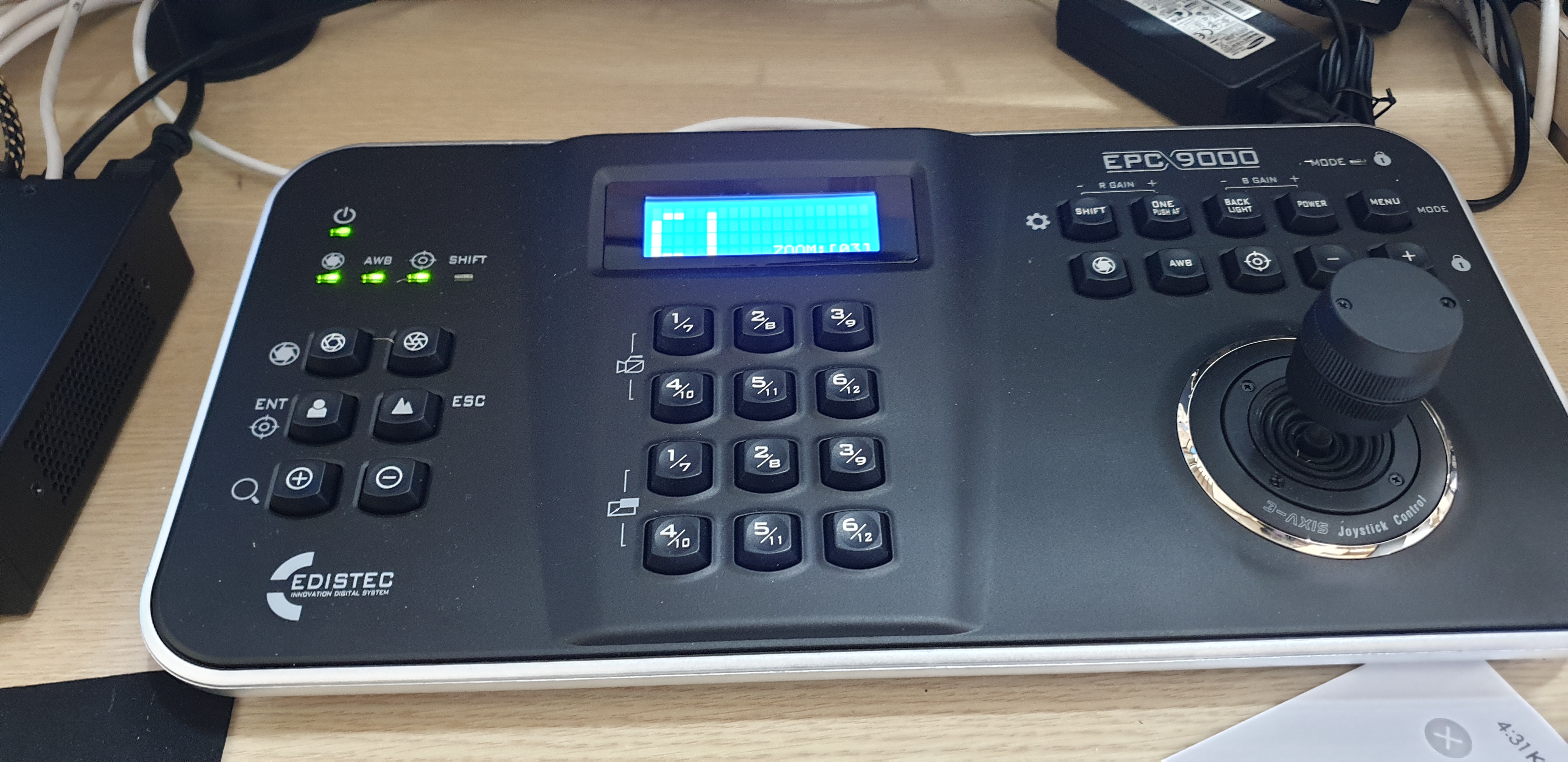

이 장치는 PTZ 카메라를 제어하는 컨트롤러 입니다.



현재 2대의 카메라를 컨트롤러에 연결해 놓았습니다.



각 카메라의 방향, 각도, 거리, 화이트밸런스, 초점등등 모든 제어를 한자리에서 할 수 있어요



가장 큰 장점은 내가 원하는 화면 위치, 카메라 설정을 저장할 수 있다는 거에요.



자주 사용하는 화면 지점을 저장해서 버튼만 누르면 그 화면으로 자동 제어가 되는 거죠^0^









모든 시스템을 변경한 건 아니에요.



기존 사용하시는 액티브 스피커는 수리가 필요한 부분을 수리하였습니다.



스피커 와 앰프의 결합된 형태의 액티브 스피커인데..



앰프 부분이 고장이 있어 잡음이 굉장했어요.



수거해서 수리 후 지금은 다시 장착하는 중입니다.



역시 JBL스피커 소리는 굉장히 단단하고 좋습니다.



담당 집사님도 이렇게 소리가 좋은 줄 몰랐다 하시네요^^

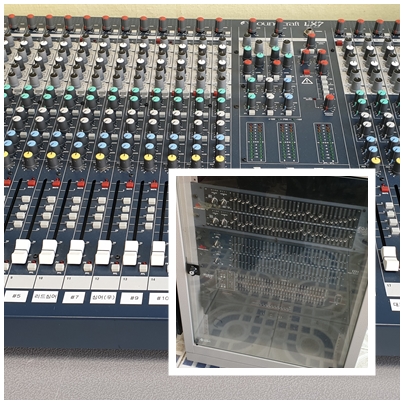

이전에 사용하고 있던 음향 시스템 입니다.



사운드 크래프트 LX7 믹서와 각종 아웃보드들이 보이네요.



제대로 셋팅이 되어 있지도 않았고



믹서에 잡음도 상당했습니다.

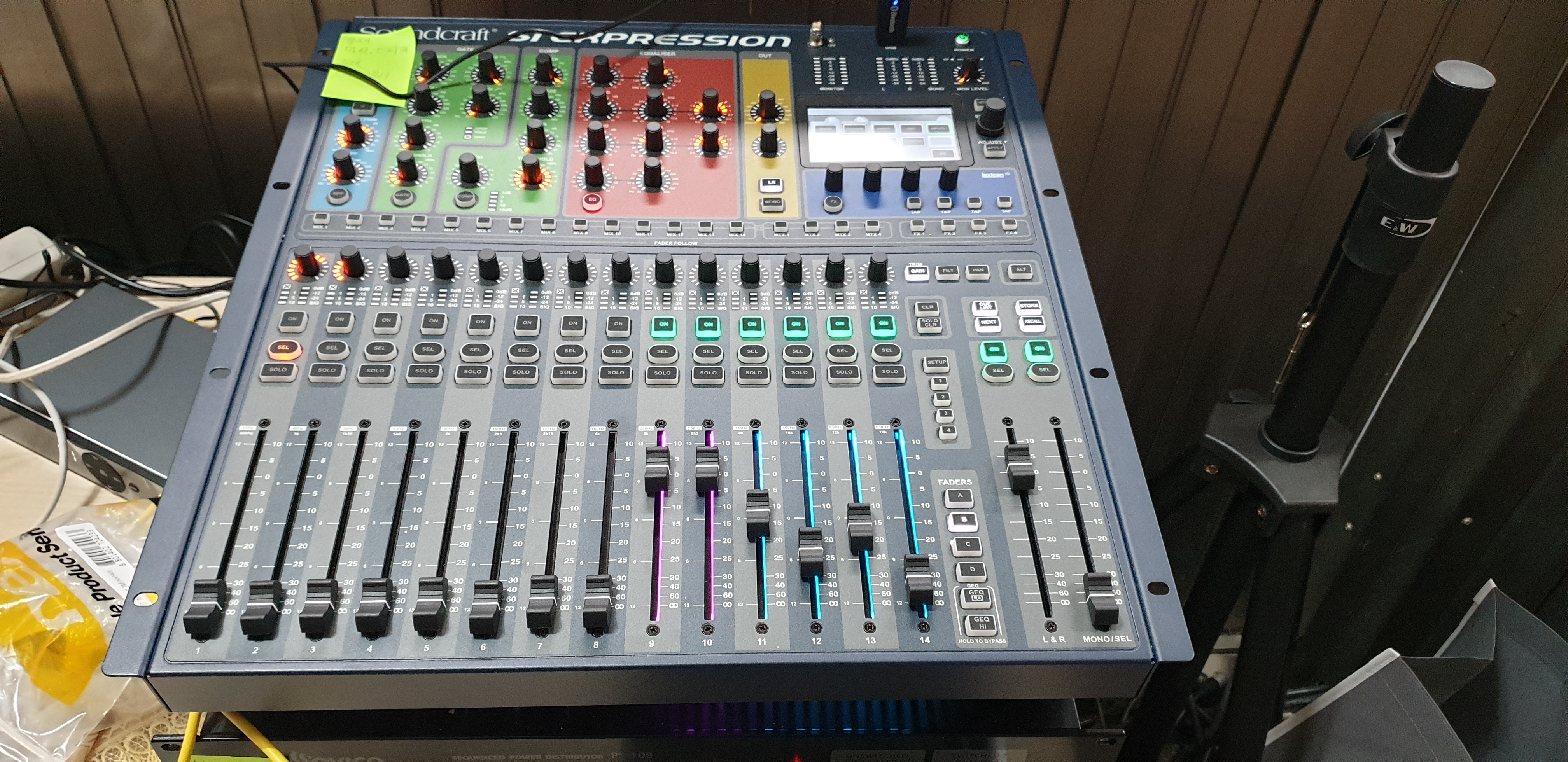

사운드크래프트사의 Si Expression 1 으로 믹서를 변경하셨어요.



디지털 믹서의 장점은 정말 끝이 없습니다.



대량의 아웃보드를 구비할 필요없이 모든 것이 소프트웨어로 해결이 되죠.



게다가 렉시콘 이팩터, 그래픽이퀄라이저로 무장되어 있습니다.





또한 큐리스트 기능이 있어 특정 지점을 저장할 수 있고 불러올수 있습니다.



그야말로 신세계죠^^



구형 믹서는 이제 설자리가 없어 보이네요.











위 사진은 아름다운교회 유튜브 방송을 제가 캡쳐한 비교 사진입니다.



일단 화질이 매우 달라졌고, 소리도 매우 단단한 소리가 납니다.



카메라와 조명에 대한 셋팅이 더 필요해 보이는데 이건 차차 개선해 나가면 문제 없습니다.







방송, 영상, 음향에 대한 여러가지 궁금한 내용이나 도움이 필요하시면 언제든 연락주세요!



최선을 다해 시공과 셋팅을 하도록 하겠습니다.



제이컴스튜디오 황실장이었습니다.



감사합니다~!
